VRV/VRF системы монтаж и пусконаладка для жилых и коммерческих проектов

VRV/VRF системы — мультизональные климатические установки с изменяемым расходом хладагента, предназначенные для обеспечения раздельного температурного режима в большом числе помещений при общей холодильной/тепловой установке.

VRV/VRF системы: обзор и сфера применения

VRV/VRF системы применяются там, где требуется гибкое зонирование, высокая энергоэффективность и ограниченное машинное пространство. Основные сегменты применения: офисные здания, гостиницы, торговые центры, многоквартирные и премиальные жилые проекты, учебные и медицинские учреждения, небольшие серверные и коммерческие помещения. Системы удобны при реконструкции зданий, где нет места для крупного центрального вентиляционно-отопительного оборудования.

• Ключевые преимущества для применений: индивидуальное управление комнатами, возможность поэтапного ввода в эксплуатацию, компактность наружных блоков, относительно низкие расходы на канальные воздуховоды (в зависимости от типа внутренних блоков).
• Ограничения при применении: пределы по длине фреоновых трасс и перепадам высот, общая хладагентная ёмкость, повышенные требования к квалификации монтажа и обслуживанию, начальные капитальные затраты выше простых сплит-систем.
• Критерии подхода: количество логических зон, требование одновременного нагрева и охлаждения, доступность помещений для обслуживания, эстетические и акустические требования, необходимость интеграции с системой автоматизации здания.

При выборе VRV/VRF системы определите: число зон, схему одновременного отопления/охлаждения, ограничения по трассам и допустимый уровень обслуживания.

Принцип работы и типы VRV/VRF систем

Принцип работы основан на подаче хладагента с регулируемым расходом от одного или нескольких наружных инверторных компрессорных модулей к набору внутренних блоков. Частотное регулирование компрессора и электронные расширительные клапаны обеспечивают адаптивное распределение мощности под текущую нагрузку каждого внутреннего блока.

Основные типы по принципу работы и конфигурации:

Дополнительно системы различаются по конфигурации наружных блоков: моноблоки (один мощный модуль) и модульные решения, когда суммарная мощность формируется из нескольких одинаковых модулей. Выбор влияет на отказоустойчивость и возможность поэтапного наращивания мощности.

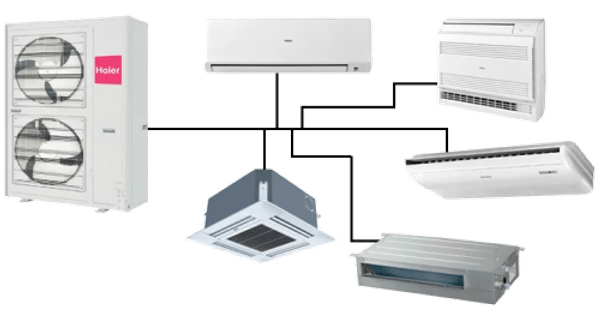

Типы внутренних и наружных блоков

Внутренние блоки различаются по способу распределения воздуха, габаритам и монтажным требованиям. Основные типы внутренних блоков: настенные, кассетные (4‑поточные), канальные (скрытые в потолке), низконапорные и високонапорные потолочные, напольные и консольные. Выбор зависит от архитектуры помещения, требований к шуму и наличию подвесных потолков.

• Настенные: простая установка, ограниченная по подаче воздуха, подходит для жилья и малых офисов.
• Кассетные: равномерное распределение воздуха в больших зонально открытых помещениях, требует подвесного потолка.
• Канальные: скрытая схема с использованием воздуховодов; применима там, где важна эстетика и точная подача воздуха.
• Напольные и потолочные конвекторы: используются при невозможности монтажа в потолке или на стене.

Наружные блоки: компактные сплит-модули, мультикомпрессорные шкафы и модульные агрегаты для монтажа на крыше или на площадке. При выборе наружного блока учитывают заявленную суммарную мощность, диапазон рабочих температур, шумовые характеристики и допустимые длины трасс до внутренних блоков.

Ключевые практические критерии при подборе блоков: требования по уровню шума в помещениях и снаружи, доступность для сервисного обслуживания, возможность расширения системы и требования по общему хладагентному заряду.

Конструкция и основные компоненты мультизонального кондиционирования

Мультизональные VRV/VRF-системы состоят из набора стандартных компонентов, объединённых в единую холодильную магистраль и систему управления. Ключевые элементы и их назначение перечислены ниже.

При проектировании соблюдать максимальные длины трасс, суммарную максимально допустимую холодопроизводительность и требования по перепаду высоты, указанные производителем — отклонения влияют на долговечность и гарантии.

Системы управления, автоматика и интеграция с BMS

Управление VRV/VRF реализуется на трёх уровнях: локальные пульты внутренних блоков, централизованные контроллеры (для группы зон) и интеграция в верхний уровень управления здания (BMS). Практические аспекты:

• Протоколы: типовые интерфейсы — BACnet, Modbus RTU/TCP, LonWorks. Наличие шлюза у производителя определяет возможность прямой интеграции в BMS.
• Функциональность шлюзов: маппинг параметров (температура, режим, аварии, энергопотребление), получение тревог, командирование установок и расписаний.
• Энергосбережение: BMS позволяет реализовать стратегии load shedding, расписания, управление при пиковой нагрузке и оптимизацию режимов при частичной загрузке.
• Точность и адресация: каждая внутренняя единица имеет адрес; при большом числе устройств требуется продуманная нумерация и проверка лимитов контроллера.
• Кибербезопасность и сеть: рекомендуется физическое разделение управления и офисных сетей, защита паролем, резервное питание критичных контроллеров.

Практический чек‑лист перед интеграцией в BMS:

• Уточнить у поставщика поддерживаемые протоколы и объём доступных точек данных.
• Спланировать топологию связи (RS‑485/Modbus, Ethernet) и предусмотреть длины и повторители.
• Подготовить адресацию и соответствие названий точек стандарту BMS проекта.
• Провести тестирование обмена команд и тревог на этапе ПНР с участием интегратора.
• Обеспечить резервное питание и процедуру обновления прошивки.

Преимущества и недостатки VRV\/VRF систем

Преимущества системы кондиционирования VRV/VRF:

• Зонирование: независимое управление температурой по помещениям, гибкая балансировка комфорта.
• Энергоэффективность: инверторные компрессоры и электронные клапаны повышают КПД при частичных нагрузках; типичная экономия по сезонному показателю по сравнению со стационарными системами без инвертора составляет порядка 10—30% в зависимости от модели и режима работы.
• Гибкость планировки: большое число внутренних блоков на один наружный (указано производителем), минимальное или отсутствующее центральное воздуховодное хозяйство.
• Возможность одновременного обогрева и охлаждения (heat‑recovery): полезно при смешанных нагрузках в коммерческих зданиях.
• Компактность наружных блоков и меньшая инвазивность при реконструкции по сравнению с центральными системами.

Ограничения и недостатки:

• Высокие первоначальные инвестиции: стоимость наружного блока, множества внутренних блоков и профессионального монтажа выше, чем у простых автономных систем.
• Сложность проектирования и монтажа: требуется точный подбор диаметров труб, расчёт по длинам трасс и перепадам высот; ошибки ведут к падению производительности и риск утечек хладагента.
• Зависимость от производителя: компоненты разных производителей обычно несовместимы; при расширении системы возможны ограничения.
• Обслуживание и ремонт: для качественного сервисного обслуживания требуются квалифицированные специалисты и специальное оборудование для работы с фреоном.
• Экологический риск: при больших протяжённостях трасс и количестве внутренних блоков увеличивается объём заправляемого хладагента и потенциальный риск утечек.
• Ограничения по эксплуатации в экстремальном климате: для работы при очень низких температурах необходимы специальные модели и комплектация, что увеличивает стоимость.

Проектирование и расчет системы

Проектирование VRV/VRF начинается с чёткого разделения здания на зоны с одинаковыми требуемыми температурно‑влажностными режимами и аналогичными графиками использования. Результат проектирования — поэтажные планы с размерами зон, списком внутренних блоков, трассой фреонопроводов, электрическими и дренажными подключениями, а также сводной спецификацией нагрузок и ограничений по длине трасс и перепаду высот.

Последовательность работ:

• • сбор исходных данных: геометрия помещений, ограждающие конструкции и их U‑значения, ориентация окон, характеристики остекления, тепловыделения оборудования и освещения, нормы вентиляции и режимы эксплуатации;
  • разделение на климатические зоны (рабочие помещения, серверные, гостиничные номера, квартиры и т. п.);
  • теплотехнический расчёт нагрузок по каждой зоне (летние и зимние условия);
  • определение числа и типов внутренних блоков и предварительный подбор наружного(их) блоков с учётом коэффициентов одновременности и допускаемых соотношений суммарной и номинальной мощностей;
  • проверка ограничений по длине и высоте фреоновых трасс, подбор компенсаторов или распределительных коллекторов при необходимости;
  • формирование рабочей документации для поставщика и монтажной организации.

Обязательные исходные данные: планы и разрезы, архитектурные проекции, теплотехнические характеристики ограждающих конструкций, расстановка оборудования и светильников, требуемые температуры и режимы, данные по приточно‑вытяжной вентиляции.

Теплотехнический расчёт и подбор мощности

Расчёт выполняется по зонам и включает три группы нагрузок: теплопоступления через ограждения и остекление, вентиляционные/инфильтрационные потери и внутренние тепловыделения.

Пример (коротко): помещение 20 м², U_стены в среднем 1,2 Вт/м²·К, суммарная площадь ограждений 30 м², ΔT=10°C: Q_tr = 1,2×30×10 = 360 Вт. Если приток 0,2 м³/с, то Q_vent = 1,206×0,2×10 ≈ 2,4 кВт. Итоговая нагрузка — сумма всех составляющих с учётом резервов.

Подбор мощности наружного блока в системах VRV/VRF требует учёта одновременности и допустимого отношения суммарной мощности внутренних блоков к мощности наружного. Практические правила:

• • • проектировать мощность наружного блока на пик‑нагрузку, скорректированную коэффициентом одновременности; для одноназначных жилых помещений коэффициент ≈1, для многозональных коммерческих проектов коэффициент обычно 0,6—0,85 в зависимости от одновременности использования;
    • проверять у производителя допустимое подключение суммарной мощности внутренних блоков — часто допускают подключение 100—150% от номинальной мощности наружного блока (значения зависят от модели и режимов);
    • учитывать снижение теплопроизводительности при низких наружных температурах (для теплового режима) и предусматривать источник антизамерзания или электроподогрев, если требуется отопление при низких температурах;
    • проектировать радиаторные или электрические подпоры для кратковременных пиков при необходимых требованиях по температуре.

Результатом расчёта должны быть: таблица нагрузок по зонам, выбранная конфигурация внутренних блоков с мощностями, рекомендуемая модель(и) наружного блока и подтверждение допустимости трасс и суммарных подключений.

Подбор оборудования и комплектующих

Подбор оборудования ведётся на базе рассчитанных тепловых нагрузок и условий монтажа. Основные критерии выбора:

• • • • соответствие реальным нагрузкам по охлаждению и отоплению с учётом коэффициентов одновременности;
      • рабочие ограничения по длине трасс и перепаду высот между блоками;
      • энергоэффективность (SEER/SCOP, COP) в условиях ожидаемой эксплуатации и при частичных нагрузках; для бюджета важно смотреть part‑load характеристики, а не только пиковый COP;
      • уровень шума наружного и внутренних блоков, особенно для жилых, гостиничных и офисных зон;
      • наличие опций: рекуперация тепла (heat recovery), работа при низких температурах, когерентные схемы управления и интеграция в BMS;
      • проверка наличия сервисного доступа, запасных частей и сервисной сети поставщика.

Необходимые комплектующие и внимание к деталям монтажа:

• • • • • распределительные коллектора и трёхходовые вентили (при сложных конфигурациях);
        • фреоновые трубопроводы с компенсаторами, расчёт давления и дополнительных фитингов;
        • изоляция трубопроводов по тепло- и звукоизоляции, пределы температуры и толщина изоляции в зависимости от хладагента и мест установки;
        • электрощитки, кабели питания и сигнальные линии с расчётом токов запуска и защитой двигателя компрессора;
        • дренажные насосы для внутренних кассет/канальных блоков при большой высоте установки или неудобном водосборе;
        • датчики температуры и давления, контроллеры зон, интерфейсы для BMS и сетевая интеграция.

Практический порядок действий при подборе: подготовить спецификацию нагрузок, выбрать 2—3 подходящие серии производителей, запросить каталожные данные и графики производительности, проверить допустимость суммирования мощностей и трассовых ограничений, согласовать с монтажной организацией и включить запас по мощности (обычно 5—10%) для учёта неточностей расчёта и изменений в эксплуатации.

Критерии выбора для жилых и коммерческих проектов

Выбор VRV/VRF системы определяют технико‑экономические требования проекта: нагрузка по тепло/холодопроизводительности, степень зональности, ожидаемая длительность работы и требования к обслуживанию. Ниже перечислены конкретные критерии, с которыми следует работать при выборе.

• Мощность и масштаб: подбор по суммарной и по‑зонной нагрузке с учётом коэффициента одновременности; для многофункциональных коммерческих объектов предпочтительна модульная конфигурация с возможностью добавления наружных блоков.
• Ограничения трасс и перепадов высот: максимальная протяжённость и вертикальный перепад между наружным и самым удалённым внутренним блоком влияют на выбор модели (некоторые системы допускают большие расстояния и перепады).
• Энергоэффективность: сравнивать сезонные показатели (SEER, SCOP) и экономику по снижению эксплуатационных расходов, а не только по паритету COP при номинале.
• Тип хладагента и экологические ограничения: учитывать допустимость хладагента в регионе, максимальную заправочную массу и требования по учёту/утилизации.
• Уровень шума и вибрации наружного блока: важно для жилых зданий и офисов на низких этажах; ориентироваться на реальные значения уровня звука в дБ(A) и требования местных норм.
• Гибкость управления: количество зон управления, возможность интеграции в BMS, наличие сценариев приоритетов, расписаний и удалённого мониторинга.
• Техническая поддержка и доступность сервисных запасных частей: наличие местных сервисных центров и условия гарантии.
• Первоначальная стоимость vs срок окупаемости: оценивать по жизненному циклу, включая монтаж, пусконаладку и регулярное обслуживание.

Монтаж VRV\/VRF систем: этапы и ключевые требования

Монтаж разбивается на этапы: подготовка проекта, подготовка площадок, установка наружных и внутренних блоков, прокладка трасс, пайка, электромонтаж, дренаж, пусконаладка. Ключевое требование — соответствие монтажных работ техническим инструкциям производителя и действующим нормативам по безопасности и обращению с хладагентами.

1. Документация и согласования: проверить проектные данные, спецификации оборудования, получить разрешения на наружные работы и на применение хладагентов при необходимости.
2. Подготовка трасс и коммуникаций: проложить кабели питания и управления, обеспечить короба и крепления для фреоновых труб с шагом опор не более допустимого, предусмотреть доступ для обслуживания.
3. Пайка и подготовка фреоновых линий: выполнять пайку в инертной атмосфере (продувка азотом), использовать правильные припои и следить за минимизацией нагрева компрессора; удалять окалину и шарики при сверловке/резке.
4. Вакуумирование и проверка герметичности: вакуум до уровня, указанного производителем (обычно порядка 500 мкм или ниже), и удержание вакуума; опрессовка азотом для проверки прочности соединений перед окончательной заправкой хладагентом.
5. Проверка электрических подключений: соблюдение сечений кабелей, корректные заземления, защита цепей и коммутация по схеме производителя; обязательная проверка работы защитных реле и предохранителей.
6. Тестовый запуск и балансировка: проверка режимов, измерение токов, давлений, температур на входе/выходе, проверка работы управляющей логики и связи с BMS.

Работы с хладагентами и пусконаладочные операции должны выполнять сертифицированные специалисты с применением приборов для обнаружения утечек, вакуумных насосов и средств для регламентированной утилизации/восстановления хладагента.

• Безопасность при монтаже: согласование «горячих работ», средства индивидуальной защиты, организация зон безопасности при подъёме и установке наружных блоков.
• Качество изоляции и теплоизоляции труб: наружная изоляция без повреждений, толщина и материал по рекомендациям (минимизировать потери и избежать образования конденсата).
• Документация по исполненным работам: акты монтажных работ, протоколы опрессовки, вакуумирования и параметров испытаний — обязательная часть при приёмке.

Подготовка площадки и монтаж наружного блока

Выбор места и подготовка фундамента определяют надёжность и срок эксплуатации наружного блока. Основные требования и практические шаги:

• Расположение: свободная зона для обеспечения притока/оттока воздуха, отстоя от открываемых окон и балконов — обычно минимум 1—2 м по проектным данным производителя.
• Крепление и основание: жёсткая площадка (железобетонная плита или металлическая рама) с виброизолирующими опорами; обеспечить горизонтальность и анкерное крепление с учётом ветровой и сейсмической нагрузки.
• Климатические и шумовые ограничения: учитывать допустимые уровни шума по СНиП/местным нормам и располагать блок так, чтобы минимизировать отражение звука от фасадов.
• Доступ для сервиса: обеспечить проходы и пространство для подъёма/демонтажа агрегата, зоны обслуживания электрики и клапанов.
• Подъём и монтаж: использовать стропы и траверсы, не допускать контактёра стропов с теплообменником; крепление анкерными болтами и проверка усилий затяжки по рекомендациям.
• Защита от осадков и стоячей воды: уклон основания для отвода воды, подвод дренажа, защита клеммной коробки от влаги.

Прокладка фреоновых трасс, пайка и изоляция

Маршрут трасс проектируют с учётом минимизации длины, числа соединений и высотных перепадов. Учитывают предельные длины и перепады, указанные в технической документации производителя VRV/VRF: превышение приводит к проблемам с маслораспределением и снижению эффективности.

• Трубопроводы: использовать медные трубы соответствующего качества и стенки по таблицам производителя; соблюдать минимальный радиус гиба (обычно не менее 6—8 наружных диаметров).
• Крепления: подвесы через 1,5—2,0 м для горизонтальных участков; компенсаторы прогиба и виброизоляторы в местах крепления наружного блока и входа в фасад.
• Стыки и пайка: применение серебросодержащих припоя (silfos) для прочных герметичных соединений; пайка выполняется при отпуске азота через линию для предотвращения окисления и образования шлаков внутри трубы.
• Контрольная опрессовка: до пайки участков и после окончательной сборки по регламенту производителя (см. документацию). Невыполнение приводит к скрытым утечкам и деградации масла.
• Изоляция: закрытоячеистый эластомер (не пористый) без холодных швов; толщина — по проекту и климату (обычно 9—19 мм: холодная линия — не тоньше 13 мм). Обеспечить пароизоляцию и герметичность стыков, внешний защитный рукав или ленту на уличных участках.
• Защита трасс: от механических повреждений, УФ‑излучения и температурных колебаний; при проходах через стены — антивибрационные втулки и уплотнение.

При пайке всегда подавать сухой азот и контролировать внутреннюю поверхность труб; это снижает риск образования накипи и утечек при эксплуатации.

Монтаж внутренних блоков, дренаж и электропроводка

Установка внутренних блоков выполняется с обеспечением доступности сервисных панелей, соблюдением требуемых зазоров и устранением точек акустического переноса шумов на строительные конструкции.

• Крепление: применение заводских кронштейнов или проектных подвесов с антивибрационными вставками; проверять несущую способность монтажной зоны.
• Дренаж: уклон трубопровода не менее 1% (1:100) при возможности; при необходимости использовать дренажные насосы внутреннего блока и проверять их рабочий подъём. Все дренажные линии изолировать и устраивать трап/сифон на выходе для предотвращения запахов и обратного проникновения воздуха.
• Электропроводка: силовые кабели к наружному и внутренним блокам по электрической схеме производителя; отдельные автоматические выключатели/предохранители и корректный подбор сечений кабелей по нагрузке. Обязательное заземление и проверка фазировок на трёхфазных приводах.
• Связь и управление: прокладка проводов управления и шины связи (часто это мониторинговая линия или RS/485) по отдельным каналам, вдали от силовых кабелей, при необходимости экранирование.
• Проверки до закрытия облицовки: работоспособность фильтров, доступность воздухообменных отверстий и отсутствие подтёков по дренажу.

Монтаж автоматики, датчиков и систем управления

Автоматика должна быть согласована с функциональностью комплекса: локальные пульты, групповые контроллеры и шлюзы для интеграции с BMS. Выбор протокола и схемы адресации согласовать до монтажа.

• Размещение датчиков: температурные датчики на высоте 1,1—1,5 м, вдали от прямых лучей солнца, дверей и источников тепла; датчики давления и потока — в местах, рекомендованных производителем.
• Кабельные решения: использовать витую пару экранированную для цифровых шин, маркировка и завершение экрана на одной стороне; резервировать входы для аварийных сигналов (пожар, авария дренажа).
• Интеграция с BMS: применять сертифицированные шлюзы (BACnet/IP, Modbus, LonWorks) и согласовывать карты адресов и логики с системным интегратором. Тестировать обмен и подтверждение команд до ввода в эксплуатацию.
• Логика управления: настроить приоритеты зон, режимы отключения при пожарной сигнализации, ночные графики и экономичные режимы, предусмотреть защиту от частых включений/выключений.
• Безопасность и доступ: разграничение прав доступа, резервное управление локально и централизованно, журнал событий и оповещения о неисправностях.

Пусконаладка (ПНР) и ввод в эксплуатацию

ПНР выполняют по регламенту производителя и включает последовательность проверок: от механики и герметичности до электрических измерений и функционального тестирования.

• Предварительная проверка: соответствие схем монтажу, наличие сервисных доступов, корректное подключение труб, дренажей, силовых и сигнальных проводок, заземление.
• Опрессовка и проверка герметичности: опрессовка сухим азотом или инертным газом с давлением и выдержкой в соответствии с регламентом производителя; устранение утечек до вакуумирования.
• Вакуумирование: удаление воздуха и влаги до уровня, указанного в инструкции производителя (как правило, вакуум контролируют до значений порядка 1 000 μm или по рекомендованному пределу). Вакуум выдерживают и контролируют обратный рост давления.
• Заправка хладагентом: если требуется дозаправка, производить по инструкции, учитывать влияние длины трассы и объёма масла; корректировать по значениям сверхохлаждения/перегрева, указанным производителем.
• Электрические измерения: проверка фазного порядка, напряжения, тока рабочего режима, сопротивления изоляции, срабатываний защитных устройств и устройств защитного отключения.
• Функциональные испытания: прогон в режимах охлаждение/нагревание, проверка регулирования по каждой зоне, синхронизация внутренних блоков, проверка дренажа и насосов, оценка шума и вибраций.
• Балансировка и показатели: контроль ΔT на испарителе/конденсаторе, сравнение давлений и токов с номинальными, измерение расхода воздуха (при необходимости), проверка возврата масла при изменении режимов.
• Документация и приёмка: составление акта пусконаладки с зафиксированными показателями (уровень вакуума, количество хладагента, измеренные токи/напряжения, ΔT, замечания), передача схем и паспорта установки заказчику, обучение обслуживающего персонала.
• Наблюдательный период: рекомендовано 24—72 часа непрерывной работы в штатном режиме для подтверждения стабильности работы и отслеживания возможных дефектов.

Все измерения и критические параметры фиксировать в актах; гарантийные обязательства и сроки сервисного обслуживания начинают действовать после подписания акта приёмки.

Опрессовка, вакуумирование и проверка герметичности

Последовательность действий при испытаниях фреоновой магистрали должна быть регламентирована проектной документацией и инструкцией производителя оборудования. Типовая последовательность и практические требования:

• Подготовка: все запорные и сервисные вентили оставлять в положении, указанном в технологии производителя; подключить манометрическую группу с редуктором и фильт‑осушитель для контактного контроля. Использовать сухой азот высокой чистоты (не технический кислородосодержащий газ) при давлении и объеме, указанном в проекте.
• Опрессовка (давление рабочего испытания): провести на азоте или инертном газе с влагомерной проверкой. Рекомендуемые практические ориентиры: 1,0—1,5 МПа (10—15 бар) для мелких систем; точное значение — по требованиям производителя и нормам. Держать давление не менее 10—30 минут, затем контролировать падение давления: допустимая потеря — не более 0,05—0,1 бар за указанное время; при заметном падении — поиск утечек.
• Поиск утечек: сначала визуальная и мыльная проба на местах пайки, фланцев, фитингов. Для точной локализации применять электронные детекторы утечек, предпочтительно селективные для используемого хладагента. Фиксировать координаты и метод устранения дефекта в акте исправления.
• Промежуточная продувка: после исправления дефекта систему продувают сухим азотом с регламентированными циклами (продувка — опрессовка), чтобы удалить остатки воздуха и загрязнения перед вакуумированием.
• Вакуумирование: использовать двухступенчатый вакуум‑насос и манометр‑микрораспределитель (micron gauge). Цель — удаление влаги и воздуха. Практическое требование: достижение глубины вакуума ≤500 микрон рт. ст. (≈0,67 мбар) считается допустимым для большинства VRV/VRF систем; при невозможности — документировать значение и согласовать с производителем. Время вакуумирования зависит от объема трассы и влажности; типовой цикл: 30—60 минут до достижения целевого показателя, затем выдержка и повторная проверка на приток давления в закрытой системе в течение 15—30 минут.
• Комбинированные циклы: после вакуумирования выполнить одну-две кратковременных заправки сухим азотом до 6—10 бар с последующим повторным вакуумированием (purge cycle). Это значительно снижает содержание неконденсируемых газов и влагосодержание.
• Окончательная проверка герметичности: после закрытия системы и перед пуском произвести мониторинг давления манометра 24—48 часов; значимое повышение давления указывает на подсос воздуха или проблемы с клапанами. Все результаты фиксировать в журнале ПНР.

Примечание: точные значения давления и режимы вакуумирования следует согласовать с инструкцией производителя оборудования и местными нормативами; при несоответствии — получить письменное разрешение производителя.

Настройка режимов работы, балансировка и тестирование

Цель этапа — обеспечить корректную работу логики системы, распределение холодопроизводительности между зонами и устойчивое поведение при типичных режимах эксплуатации. Порядок действий и контрольные параметры:

1. Инициализация системы и проверка связи: присвоить адреса внутренним блокам, проверить обмен по шине управления (сигналы, напряжение питания, сопротивления шины). В случае сетевых контроллеров — проверить IP‑доступ и регистрацию в BMS, если предусмотрено.
2. Конфигурация параметров: настроить типы внутренних блоков, охладитель/нагреватель, ограничение мощности наружного блока, параметры автоматической балансировки (если есть). Сохранить конфигурацию и сделать резервную копию настроек контроллера.
3. Пуск при минимальной нагрузке: запустить систему на минимальной мощности, проконтролировать токи потребления компрессора и вращающихся агрегатов, сравнить с паспортными данными. Проверить плавный набор оборотов и отсутствие аномалий в токах.
4. Проверка температурных режимов: измерить температуру воздуха до и после внутреннего блока, определить перепад температуры (ΔT). Практические ориентиры: в режиме охлаждения ΔT на внутреннем блоке 8—12 °C; в режиме отопления 8—12 °C для канальных/кассетных блоков и 10—15 °C для настенных — ориентировочно; фактические значения зависят от потока воздуха и настроек. Зафиксировать показания термопар/термометров.
5. Балансировка подачи воздуха и распределения мощности: при больших мультизональных схемах проверить корректность распределения по ответвлениям (branch circuits) и работу распределительных блоков. Если наблюдается дефицит мощности в отдельных зонах — проверить длины трасс, перепад давления и при необходимости перенастроить приоритеты или ограничители мощности.
6. Проверка уровней хладагента и алгоритмов дозаправки: многие VRF/VRV системы используют автоматические алгоритмы компенсации по длине трасс и по температуре. Контролировать параметры суперохлаждения/суперхита (если применимо) и сопоставлять с заводскими нормами; при ручной дозаправке руководствоваться методикой производителя и записывать массу и точки измерения.
7. Тесты при частичных нагрузках и режиме «одновременно тепло/холод»: проверить работу системы в условиях смешанного запроса (когда одни внутренние блоки требуют охлаждение, другие — нагрев). Оценить стабильность давления, работу клапанов и поведение наружного компрессора/инвертора.
8. Проверка дренажа и конденсата: запустить продолжительную работу внутренних блоков, наблюдать отвод конденсата, скорость слива и герметичность дренажной системы; при необходимости устранить застойные зоны и обеспечить уклон трубопровода.
9. Шум, вибрация и виброизоляция: измерить уровень звукового давления вблизи внутренних и наружного блоков; при превышении нормативов — проверить крепления, резиновые опоры и соблюдение монтажных расстояний.
10. Документирование: составить акт пусконаладки с результатами измерений (давления, температуры, токи, уровни вакуума), замечаниями и рекомендациями по доработке.

Тестирование и приёмка работ для жилых и коммерческих объектов

Приёмка работ должна отличаться по объёму и глубине в зависимости от типа объекта. Основные этапы и контрольные требования:

• Документы к приёмке: исполнительная документация, монтажные схемы, акты опрессовки и вакуумирования, протоколы измерений, паспорта и сертификаты оборудования, гарантийные документы и программы обслуживания.
• Функциональные испытания (обязательные для обоих типов объектов): запуск всех режимов (охлаждение/обогрев/вентиляция), проверка адресации внутренних блоков, тест режима «антивлага», аварийных остановок и защит по давлению и температуре.
• Приёмочные замеры для жилых объектов (минимальный набор): проверка отсутствия утечек, соответствие уровней вакуума, ΔT внутренних блоков, проверка дренажа, замер уровней шума в зоне отдыха. Рекомендуемое время тестового прогрева/охлаждения — не менее 1—2 часов на типовую зону.
• Приёмочные замеры для коммерческих объектов (расширенный набор): все пункты жилой приёмки плюс проверка работы под реальной нагрузкой (имитация проектных тепловых/холодовых нагрузок), проверка последовательности работы при смене нагрузок, измерение энергоэффективности по данным текущего потребления и соотношению полезной мощности. Рекомендуемое тестовое время — 4—8 часов или проведение суточного мониторинга для сложных систем.
• Чек‑лист приёмки (минимум):
  • соответствие трасс и монтажа проекту;
  • результаты опрессовки и вакуума;
  • отсутствие утечек (визуальная + детектор);
  • проверенные режимы работы всех внутренних блоков;
  • дренаж функционирует надёжно;
  • шум и вибрация в пределах допустимого;
  • электрические параметры соответствуют паспортным;
  • наличие и оформление эксплуатационной документации.
• Акт приёмки: фиксировать замечания с указанием ответственных за устранение и сроков. При коммерческих объектах предусмотреть этапы частичной приёмки по зонам и окончательную сдачу после устранения замечаний и подтверждения стабильной работы.

Обслуживание, профилактика и сервисное сопровождение

Регулярное техническое обслуживание продлевает срок службы VRV/VRF систем и снижает риск дорогостоящих аварий. В обслуживание входят плановые осмотры, очистка, проверка узлов и диагностика электроники.

• Перечень типовых регламентных работ:
  • ежемесячно: визуальный осмотр внутренних блоков, чистка/замена фильтров в помещениях, проверка дренажных труб и сифонов;
  • ежеквартально: очистка наружного блока от пыли и мусора, проверка электрических соединений на признаках нагрева, контроль состояния изоляции трасс;
  • раз в полгода: очистка теплообменников внутренний/наружный блок, проверка и при необходимости промывка дренажной системы, проверка тарировки датчиков;
  • раз в год: полная диагностика параметров системы (давления, токи, утечки), проверка программного обеспечения и обновление прошивок, тест работоспособности защит;
  • при необходимости: поиск и устранение утечек хладагента с применением электронных детекторов; работы по дозаправке только с оформлением учета и в соответствии с регламентом производителя.
• Мониторинг и удалённая диагностика: по возможности подключать систему к удалённому мониторингу для раннего обнаружения отклонений (нестабильное давление, падение эффективности, частые пуски/остановы). Архив показателей упрощает анализ трендов и планирование ТО.
• Сервисные соглашения: оговаривают интервалы выездов, перечень работ, время реагирования на аварии и стоимость работ/запчастей. Для коммерческих объектов рекомендуется SLA с временем реагирования не более 24 часов в рабочее время.
• Документация и журналы: вести журнал технического обслуживания с записями интервалов, обнаруженных дефектов и выполненных работ. Это существенно при гарантийных обращениях и при планировании замены узлов.
• Требования по безопасности при ТО: использовать средства индивидуальной защиты при работах с электричеством и хладагентом; перед обслуживанием отключать питание и выполнять процедуры блокировки/маркировки; выгрузка хладагента и работы с ним — только сертифицированным персоналом.

Типовой регламент обслуживания и сроки

• Ответственность: базовый уход (фильтры, визуальная проверка) — обязанность собственника; сложные работы (работа с хладагентом, электрические работы, ПНР) — сертифицированный сервисный инженер.
• Документация: каждый визит фиксировать в журнале с показаниями, замечаниями и выполненными работами; это важно для гарантии и анализа сбоев.
• Заменяемые элементы: фильтры и уплотнения — по состоянию или один раз в год; комплектующие с ограниченным ресурсом (насосы дренажа, подшипники) — по регламенту производителя.

Распространённые ошибки при проектировании и монтаже и как их избежать

• Неправильный подбор мощности наружного блока. Проблема: пере- или недоучёт тепловой нагрузки ведёт к снижению эффективности и частым включениям/выключениям. Решение: проводить теплотехнический расчёт по помещениям, учитывать солнечную инсоляцию, ограждающие конструкции и внутренние тепловыделения.
• Превышение допустимых длины или перепада высот фреоновых трасс. Проблема: ухудшение масляного возврата и снижение производительности. Решение: соблюдать паспортные ограничения производителя; при необходимости использовать промежуточные компрессорные узлы или корректировать трассу.
• Недостаточная теплоизоляция трубопроводов. Проблема: образование конденсата, потери мощности, коррозия. Решение: применять одобренные материалы с соответствующей толщиной и защитой от УФ и механических повреждений.
• Неправильный подбор и расположение внутренних блоков. Проблема: неровный воздухообмен, «мертвые зоны», шум в помещении. Решение: располагать блоки по плану притока/оттока воздуха, учитывать расстояния до ограждающих конструкций и места для обслуживания.
• Игнорирование требований к электроснабжению. Проблема: просадки напряжения, срабатывание защит, преждевременный выход электроники из строя. Решение: проектировать отдельные цепи с расчетом кабеля и автоматов по ПУЭ и паспортным данным оборудования.
• Отсутствие доступа для обслуживания. Проблема: невозможность выполнения регламентных работ без демонтажа. Решение: предусмотреть подходы, люки, расстояния и сервисные площадки при проектировании.
• Недостаточная или неверная интеграция с BMS. Проблема: невозможность корректного управления и учета энергопотребления. Решение: заранее согласовать интерфейсы (Modbus, BACnet), уровни сигналов и точки подключения.
• Неполная или некорректная пусконаладка. Проблема: скрытые утечки, неправильный заряд хладагента, неверные настройки. Решение: проводить ПНР по чек-листу производителя с документированием результатов.

Частые монтажные просчёты и их исправление

• Плохие пайки/некачественная герметизация. Исправление: локальная перепайка с последующей опрессовкой и вакуумированием; замена фитингов при необходимости.
• Недостаточный вакуум после монтажа. Исправление: повторное вакуумирование до требуемого уровня микрон, выдержка и повторная проверка на рост давления.
• Неправильный уклон дренажных труб. Исправление: корректировка трассы, установка сифонов и принудительных насосов дренажа там, где естественный уклон невозможен.
• Отсутствие виброразвязки наружного блока. Исправление: установка антивибрационных опор и компенсаторов на трубах, проверка креплений фасада/кровли.
• Ошибки в коммутации управления. Исправление: сверка схем с паспортом, перенастройка адресов/шины, тестирование на функциональность всех режимов.

Требования, нормативы и безопасность при монтаже

• Соблюдать строительные нормы и правила, требования «Правил устройства электроустановок» (ПУЭ) и инструкции изготовителя оборудования. Проект и монтаж должны подтверждаться соответствующими чертежами и спецификациями.
• Работы с хладагентами выполнять персоналом, имеющим допуск к обращению с хладагенто-опасными веществами; обеспечивать сбор и утилизацию хладагента согласно действующему регламенту и экологическим требованиям.
• Электробезопасность: предусмотреть заземление, автоматические выключатели и УЗО по проекту, обеспечить сечения кабелей и защиту от короткого замыкания в соответствии с нагрузкой.
• Безопасность при работах на высоте: использовать сертифицированные ограждения, страхование и средства индивидуальной защиты; при монтаже на кровле учитывать несущую способность и анкерные точки.
• Пожарная безопасность: соблюдать отступы от легко воспламеняющихся материалов, устанавливать наружные блоки с учётом путей эвакуации и вентиляции, применять негорючие крепления и прокладки там, где это требуется нормативами.
• Контроль качества монтажа: опрессовка и выдержка под давлением, вакуумирование, контрольные тесты на утечки с протоколом; допуск к эксплуатации только после подписанной акта пуско-наладки.
• Документооборот и допуски: иметь проект, наряды-допуски при работах в электроустановках, журнал работ, сертификаты на материалы и приборы. Это требуется для приёмки и гарантийного обслуживания.

Чек: проектная документация, допуск персонала для хладагентов и высотных работ, протоколы опрессовки и ПНР, заземление и защита электроцепей, подтверждение соответствия требованиям по пожарной безопасности.

Экологические и технические аспекты хладагентов

При проектировании VRV/VRF систем выбор хладагента зависит от баланса между климатическими ограничениями, требованиями безопасности и эксплуатационной эффективностью. Сегодня в практике встречаются три основных направления: традиционные нетрудно-легковоспламеняемые хладагенты (например, R410A), низкоглобальные заменители (R32, R454B) и новые низко-GWP соединения (HFO-серии). Ключевые параметры для сравнения — потенциал глобального потепления (GWP), класс горючести (A1, A2L), совместимость с компрессорным маслом и рабочие давления.

Практические требования и ограничения:

• Нельзя проводить конвертацию оборудования с одного хладагента на другой без одобрения производителя: различаются уплотнения, масла, давление и программное обеспечение управления.
• Для A2L-хладагентов обязательны оценка допустимого заряда в помещениях, датчики утечки и планы вентиляции в машинных помещениях по региональным нормам.
• Сервисный персонал должен иметь допуск к работам с горючими хладагентами и использовать инструменты, совместимые с POE-маслом, часто применяемым в VRF.

Рекомендация: при выборе ориентируйтесь на паспортные данные производителя, требования местного законодательства (ограничения по F‑газам) и наличие сертифицированного сервиса.

Экономика проекта: стоимость, окупаемость и эксплуатационные расходы

Оценка экономики VRV/VRF проекта строится на учёте капитальных затрат (CAPEX), текущих эксплуатационных расходов (OPEX) и ожидаемой экономии энергии по сравнению с альтернативой. Основные статьи затрат: оборудование, монтаж фреоновых трасс и внутренней разводки, автоматика и интеграция, пусконаладка и первичное обслуживание.

Шаги для расчёта окупаемости:

1. Определить годовое энергопотребление при базовом варианте (кВт·ч/год).
2. Оценить ожидаемую экономию (%) на основе SCOP/SEER и проектных режимов работы.
3. Перевести экономию в денежный эквивалент: экономия (кВт·ч/год) × тариф (ед/кВт·ч).
4. Рассчитать простой срок окупаемости: (дополнительный CAPEX) / (годовая экономия в деньгах).

Иллюстративный пример (числа условны): дополнительный CAPEX 300 000 ₽; годовая экономия 20 000 кВт·ч при тарифе 6 ₽/кВт·ч → экономия 120 000 ₽/год → окупаемость ≈ 2,5 года. Такой пример показывает методику; реальные расчёты зависят от профиля нагрузки, тарифов и интенсивности эксплуатации.

Как уменьшить OPEX и сократить срок окупаемости:

• Выбирать модели с высоким сезонным КПД и изменяемой частотой; проводить корректную балансировку и настройку ПНР.
• Интегрировать управление по графикам, датчикам присутствия и температурным уставкам.
• Использовать рекуперацию тепла в зданиях с одновременными тепловыми потоками.
• Заключать сервисные контракты с регламентированными профилактическими выездами для поддержания заявленной эффективности.

Типичные конфигурации для жилых и коммерческих проектов

Выбор конфигурации зависит от размера объекта, характера нагрузок и требований по комфорту и учёту. Ниже приведены типовые схемы и их практические особенности.

Практические рекомендации:

• Для зданий с разнонаправленными нагрузками выбирайте VRF с функцией heat‑recovery — экономичнее при одновременном отоплении и охлаждении.
• Следите за ограничениями по общей длине трассы и высотной разности: используйте промежуточные компрессорные или модульные решения при больших расстояниях.
• В многоквартирных проектах предусматривайте индивидуальные счётчики и клапаны для распределения расходов на охлаждение/отопление.
• Не используйте VRF для помещений с постоянной высокой долей выделяемого тепла (серверные, кухня) без дополнительной специализированной системы охлаждения.

Контроль качества: чек-лист при приёмке и гарантийные обязательства

• Документация при приёмке:
  • Акт выполненных работ с перечнем выполненных этапов монтажа и ПНР.
  • Акты опрессовки и вакуумирования, протоколы замеров (температуры, тока, давления).
  • Паспорта и сертификаты на оборудование, инструкции по эксплуатации, монтажные схемы «as‑built».
  • Реестр заправки хладагентом: количество заправленного хладагента, его марка и партия.
  • Журнал пусконаладки и настройки управляющей логики.
• Визуальная и конструктивная приёмка:
  • Отсутствие механических повреждений наружных и внутренних блоков, целостность изоляции и креплений.
  • Соответствие проложенных трасс проектным уклонам и расстояниям до тепловых источников.
  • Качество изоляции трубопроводов, отсутствие пропусков/разрывов на стыках.
• Герметичность и вакуумирование:
  • Опрессовка азотом (или инертным газом) до проектного/рекомендованного давления с выдержкой (обычно 10—15 минут) без падения давления.
  • Вакуумирование до < 500 мкм (0,67 мбар) и выдержка; документированная величина вакуума.
  • Проверка на утечки методом электронного детектора или окрашивающего состава; отсутствие обнаруженных утечек.
• Электрические проверки:
  • Сопоставление схем подключения с паспортными данными, проверка защитных устройств и заземления.
  • Измерение потребляемого тока по фазам: отклонение от паспортного значения в режиме работы не более ±15%.
  • Проверка работы пусковой и защитной логики (контакторы, реле, ПИД‑контроллеры).
• Функциональные испытания и параметры работы:
  • Проверка управления: локальные и централизованные пульты, блоки связи, расписания и аварийные сценарии.
  • Измерение холодопроизводительности/теплопроизводительности при заданных условиях: отклонение от проектной мощности в рабочей точке обычно допускается до ±10%.
  • Температурный контроль: достижение установленных значений в помещениях в разумные сроки; устойчивость температуры ±1 °C от установленного значения.
  • Проверка дренажа: скорость отвода конденсата, отсутствие подтеков и засоров при длительной работе.
  • Шум и вибрация: соответствие уровню, указанному в техническом задании или паспортных данных производителя.
• Передача в эксплуатацию:
  • Полный комплект «as‑built» чертежей и схем, список установленных материалов и номеров серий оборудования.
  • Наличие инструкции по эксплуатации для пользователя и сервисной организации; график регламентных работ.
  • Акт ввода в эксплуатацию с подписанными показателями проверочных замеров.

Гарантийные обязательства: проверять в договоре отдельно сроки на компрессор, узлы управления и общую гарантию. Условия гарантии часто зависят от выполнения условий монтажа и своевременной сдачи ПНР.

• Стандартные элементы гарантии:
  • Гарантия производителя на блоки: обычно указывается отдельно для компрессора и электронных модулей; диапазон сроков варьируется — уточнять в контракте.
  • Гарантия на монтажные работы и ПНР от подрядчика: рекомендуется не менее 12 месяцев.
  • Гарантия на запасные части/ремонтные работы — условия и сроки должны быть описаны в сервисном договоре.
• Условия аннуляции гарантии:
  • Нарушение условий эксплуатации или отсутствие регламентного обслуживания.
  • Самостоятельные вмешательства в электронные и холодильные контуры без авторизации производителя/сервисного партнёра.
  • Применение неоригинальных запасных частей, некорректная дозаправка хладагентом.

Популярные производители, сравнение и критерии выбора поставщика

• Критерии выбора поставщика и производителя:
  • Энергетические характеристики (SEER/SCOP) и соответствие требованиям энергоэффективности проекта.
  • Наличие на местном рынке оригинальных запасных частей и численность сервисных инженеров.
  • Максимальная длина трасс, максимальный перепад высот между блоками и конфигурационные ограничения.
  • Поддерживаемые хладагенты (R‑410A, R‑32 и пр.) и готовность к переходу на более экологичные решения.
  • Уровень встроенной автоматики и возможность интеграции в BMS через стандартные интерфейсы (Modbus, BACnet и т. п.).
  • Условия гарантийного и постгарантийного обслуживания: длительность гарантий, покрытие компрессора, услуга экстренного выезда.
  • Наличие проектной поддержки, обучающих программ для монтажных и сервисных бригад, сроки поставки оборудования.
  • Репутация поставщика и наличие реализованных аналогичных проектов, отзывы заказчиков.

Кейсы и практические примеры успешных проектов

• Многоэтажный офисный центр (площадь 4 200 м²):
  • Задача: обеспечить разнонаправленные тепловые нагрузки этажей с минимизацией машинного помещения.
  • Решение: VRF системы с функцией heat recovery, несколько наружных секций с общей шиной управления, кассетные и канальные внутренние блоки по зонам.
  • Результат и выводы: отказ от централизованного котлоагрегата и теплообменников позволил освободить площадь машинного помещения; важным условием стало грамотное разделение зон и программирование приоритетов отдачи тепла для предотвращения конкуренции режимов.
• Бюджетный жилой комплекс (36 квартир):
  • Задача: обеспечить индивидуальный контроль климата в квартирах при ограниченном бюджете и минимальных инженерных проходах.
  • Решение: внешний модуль средней мощности и настенные внутренние блоки в каждой квартире; сокращение штроб за счёт компактных трасс.
  • Результат и выводы: ускорение монтажа по сравнению с традиционными фанкойлами; обязательная проверка шумовых характеристик у выбранного производителя — для жилого сегмента это критично.
• Отель, 120 номеров:
  • Задача: обеспечить гибкую систему регулирования для каждого номера и сохранить возможность централизованного мониторинга.
  • Решение: модульная VRF конфигурация с распределёнными наружными блоками, единая система управления с зональными датчиками и интеграцией в BMS отеля.
  • Результат и выводы: централизованный мониторинг упростил обслуживание и позволил внедрить прогнозное техническое обслуживание; при проектировании важно предусмотреть удобный доступ к сервисным зонам для минимизации простоев при ремонте.
• Розничный магазин (open‑space, 800 м²):
  • Задача: быстрое введение в эксплуатацию и минимальное вмешательство в интерьеры.
  • Решение: наружные блоки на крыше, кассетные внутренние блоки с минимальными фасадными работами, сокращение воздуховодов.
  • Результат и выводы: короткие сроки монтажа и хорошая точность поддержания температуры в торговом зале; при высоких потолках потребовалось дополнительное моделирование распределения воздуха для устранения зон с перегревом/переохлаждением.

FAQ — ответы на часто задаваемые вопросы по VRV/VRF системам

Вопросы сгруппированы по практической значимости для проектировщика и эксплуатационника.

• В чём разница между VRV и VRF?Термины технически эквивалентны: VRF (Variable Refrigerant Flow) — общий термин для технологии, VRV (Variable Refrigerant Volume) — торговая марка, используемая отдельным производителем. По функциям и принципам работы различий нет.
• Какие типовые мощности и число внутренних блоков поддерживаются?Системы выпускаются от ~10 кВт до сотен кВт на внешний блок; на одну наружную установку можно подключать от нескольких до 50+ внутренних блоков в зависимости от производителя и модели. Конкретные значения проверяются в техническом паспорте.
• Можно ли обеспечить одновременное нагрев/охлаждение в разных зонах?Да. Модели с теплообменом по трубопроводу (heat recovery) позволяют одновременно отдавать и забирать тепло между зонами, повышая эффективность в смешанных режимах.
• Какие ограничения по длине фреоновых трасс и перепаду высот?Ограничения зависят от модели: типично суммарная длина трасс — до 200—300 м, максимальный перепад высот между блоками — до 30—50 м. При больших расстояниях требуются специализированные версии и расчёт по давлению и объёму хладагента.
• Какой хладагент применяется и есть ли требования по замене?Чаще используются R410A, R32 и другие. Требования по замене хладагента зависят от нормативов и политик производителя; при модернизации учитывайте совместимость масла и материалов магистрали.
• Насколько шумные наружные и внутренние блоки?Уровни шума наружных блоков обычно 50—70 дБ(А) на расстоянии 1 м (зависит от мощности). Внутренние блоки у канальных и настенных моделей тише — от 20—40 дБ(А). При проектировании учитывайте акустические требования и место установки наружного блока.
• Какая частота обслуживания и что включает регламент?Ежегодная комплексная проверка: очистка теплообменников, проверка дренажа, герметичности магистрали, измерение токов и производительности. В условиях интенсивной эксплуатации — дважды в год.
• Как интегрировать VRF в BMS?Большинство современных систем поддерживают Modbus/KNX/Proprietary API. Для корректной работы требуется передача статусов, установок температуры, аварий и управление сценариями. На этапе проекта согласовать набор точек данных и протокол.
• Какие типичные неисправности и как их выявлять?Частые проблемы: утечки хладагента, сбои датчиков, загрязнение теплообменников, неправильная балансировка потоков. Диагностика — анализ кодов ошибок, замеры давления/тока, проверка визуальных соединений и состояния фильтров.
• Как оценить окупаемость проекта?Сравните капитальные затраты и годовые эксплуатационные расходы с альтернативами (сплит-системы, центральные чиллеры). Учитывайте реальный коэффициент использования, сезонность и возможность рекуперации тепла для сокращения затрат на отопление.

Рекомендации и заключение: как успешно реализовать проект с VRV/VRF системами

Краткий план действий и ключевые требования для минимизации рисков и достижения проектных показателей.

1. Привлеките проектировщика на этапе архитектурного решения.Это позволит оптимально разместить наружные блоки, проложить трассы и предусмотреть вентиляционные/шумозащитные мероприятия.
2. Сделайте точный теплотехнический расчёт по каждой зоне.Подбор мощности по усреднённым нормам приводит к перерасходу энергии или недостатку мощности в пиковых условиях.
3. Учитывайте ограничения магистрали и заряд хладагента.При проектировании трасс соблюдайте допустимые длины, перепады высот и расчётный объём хладагента; предусмотрите точки доступа для обслуживания.
4. Выбирайте поставщика по полному перечню услуг.Обращайте внимание на гарантию, наличие сервисной сети, доступность запчастей и опыт реализации аналогичных объектов.
5. Проводите полноценную пусконаладку с протоколированием измерений.Опрессовка, вакуум, утечка, настройка управляющей логики и балансировка обязательны для получения заявленных параметров эффективности.
6. Заключите сервисный контракт и обучите персонал.Регулярная профилактика предотвращает критические отказы и сохраняет КПД системы.
7. Документируйте проект и изменения.Сбор чертежей, спецификаций, протоколов ПНР и актов приёмки ускоряет обслуживание и соблюдение гарантийных условий.

Следование перечисленным шагам снижает вероятность конструктивных и эксплуатационных ошибок, обеспечивает достижение проектной энергоэффективности и упрощает сервисное сопровождение. При нестандартных условиях — привлекать производителя для уточнения граничных параметров и рекомендаций по монтажу.
