Теплотрасса для частного дома — это совокупность труб, узлов и арматуры, через которые теплоноситель движется от котла к радиаторам и полам. Правильный выбор материалов, диаметра и схем прокладки влияет на долговечность, экономичность и комфорт проживания. В рамках раздела приведены практические принципы подбора и типовые решения для частных домов.

Теплотрасса для частного дома: выбор материалов, диаметра и схем прокладки

Выбор материалов труб определяется условиями эксплуатации, долговечностью и стоимостью проекта. Для частного дома применяют как металлопластиковые и полимерные трубы, так и стальные или медные в отдельных случаях. Основные материалы и их характеристики:

  • Металлопластиковые трубы (PEX-AL-PEX, мультислойные) — хороший компромисс между стоимостью, прочностью и простотой монтажа; обладают низким коэффициентом теплового расширения, не требуют сварки, легко прятать в стенах и под полом.
  • Полиэтиленовые трубы PP-R — устойчивы к коррозии и высоким температурам, подходят для отопления, требуют точной подгонки фитингов.
  • Медные трубы — долговечность и стабильная работа при температурном режиме, но высокая стоимость и сложность монтажа.
  • Стальные трубы (оцинкованные) — прочность и устойчивость к механическим повреждениям, применяются в старых домах и там, где необходима высокая прочность; требуют надежной защиты от коррозии.

Диаметры и схемы прокладки зависят от тепловой нагрузки, длины трассы и используемого теплоносителя. Типовые диапазоны по практике частных домов:

  • для магистральных участков — 20—32 мм;
  • для ответвлений к радиаторам — 16—20 мм;
  • для длинных участков большой площади — может применяться увеличенный диаметр до 32 мм;
  • учитывайте запас по тепловой нагрузке и возможность переходов на двухконтурную схему при необходимости.

Схемы прокладки и монтаж в рамках этого раздела не приводятся в подробностях, однако при выборе важны такие принципы как балансировка и возможность обслуживания. В практических условиях предпочтение чаще отдают металлопластиковым или PEX-AL-PEX трубам за счет упрощенного монтажа и меньших затрат на крепления.

Основные требования к теплотрассе: безопасность, долговечность и энергоэффективность

Безопасность системы определяется соответствием материалов и соединений действующим требованиям и нормам. Все элементы должны иметь паспорт и сертификаты соответствия, крепления — надёжные, а стыки — герметичные. Для контроля применяют гидравлические тесты, проверку на утечки и соответствие давлением рабочей части системы.

  • Долговечность определяется устойчивостью материалов к коррозии, агрессивной среде теплоносителя и перепадам температуры. Выбор делается в пользу материалов с длительным ресурсом, а также с защитой от механических повреждений.
  • Энергоэффективность достигается минимизацией теплопотерь по трассе за счёт хорошей теплоизоляции труб, наличия камерных изоляционных материалов и правильной прокладки трассы — без лишних изгибов и стыков, снижая сопротивление потоку.
  • Обслуживание включает плановые осмотры, фиксацию дефектов, своевременную замену участков, а также документальное сопровождение проекта и контроль соответствия требованиям.

Типы материалов труб для теплотрассы

Теплотрасса частного дома предполагает выбор материалов труб по условиям эксплуатации: внешние участки, грунтовые условия, температура теплоносителя и требования к долговечности. Разделяют на металлические и полимерные варианты.

Материал Преимущества Недостатки Применение
Сталь (черная/оцинкованная) Высокая прочность, устойчивость к давлению Подвержена коррозии без защиты; требуются покрытия/антикоррозийная обработка Надёжные подземные участки, участки с высоким давлением
Медь Высокая термостойкость и химическая стойкость Высокая стоимость; ограниченная гибкость Внутренние контуры и участки с требованиями гигиены
Нержавеющая сталь Устойчива к агрессивным средам; длительный срок службы Очень высокая стоимость; сложность монтажа Специализированные участки, требующие долговечности
Полимерные: PPR Надёжна к коррозии, простота сварки Чувствительна к ультрафиолету; ограничение по температуре Внутренние и надземные участки
PEX/PEX-AL-PEX Гибкость, хорошая циркуляция и теплообмен; простой прокладочный монтаж Требуется специальный инструмент Контуры отопления и полы с обогревом
HDPE/PE-RT Высокая стойкость к агрессивной среде; можно прокладывать под землёй Риск ультрафиолетового разрушения без защитного слоя Подземные трассы, уличные участки

Выбор зависит от конкретной трассы: подземный участок чаще всего реализуют с HDPE/PE-RT или PEX-AL-PEX; внутренняя разводка — PPR или PEX.

Утепление и изоляция теплотрассы: материалы и толщины

Цели утепления — минимизация теплопотерь, защита от конденсата и промерзания, сохранение устойчивой температуры теплоносителя на протяжении трассы. Виды изоляции и их особенности:

  • Пенополистирольные рукава (XPS) или пенополистирольная изоляция — низкая теплопроводность, надёжная механическая защита; толщина 20—40 мм в умеренном климате; 40—60 мм — суровый климат.
  • Полиуретановая пена — монолитная изоляция, обеспечивает бесшовную оболочку; толщина 30—60 мм, зависит от диаметра трубы и условия прокладки.
  • Минеральная вата в оболочке — высокая термостойкость, пригодна для участков, подверженных перегревам; толщина 50—100 мм.
  • Готовые рукава с внешней защитой — упрощённая установка, совместимы с трубами разных материалов; толщина обычно 20—40 мм.
Материал изоляции Преимущества Типичные толщи Примечания
XPS Низкая теплопроводность, простота монтажа 20—40 мм Хорошо в наземной прокладке
PU-пена Герметичная монолитная изоляция 30—60 мм Высокая степень защиты
Минеральная вата Высокая термостойкость, негорючая 50—100 мм Рекомендована для сложных условий

Парозащита и влагозащита обязательны: монтажная конструкция должна исключать попадание влаги, особенно у подземных участков.

Ключевые принципы подбора диаметра по нагрузке, длине трассы и теплоносителю; ориентиры для типовых объектов.

Подбор диаметра основан на трех факторах: тепловая нагрузка контура, длина трассы и теплоноситель. Применяются следующие принципы:

  • Определение тепловой нагрузки Q для каждого контура. Приведите данные по дому: радиаторная сеть или контура тэплообмена.
  • Установка допустимой скорости движения теплоносителя v. Обычно диапазон 0.3—0.6 м/с для жилых сетей; 0.4—0.8 м/с — для более коротких участков или контуров с высокой нагрузкой.
  • Использование базовой формулы для приближенного расчета диаметра: D = sqrt( (4 Q) / (π ρ c_p ΔT v) ). Параметры: ρ ≈ 1000 кг/м³; c_p ≈ 4186 Дж/кг·К; ΔT — разница между входной и возвратной температурой; v — целевая скорость потока.
  • Пример: Q = 6000 Вт, ΔT = 40 K, v = 0.5 м/с, ρ = 1000 кг/м³, c_p = 4186 Дж/кг·К. D ≈ sqrt( (4×6000) / (π × 1000 × 4186 × 40 × 0.5) ) ≈ 9—10 мм. Реальные диаметры чаще выше из-за требований к запасу и снижения скорости.
Контур Диапазон Ø (мм)
Один контур 16—32
Два контура 20—40
Баня 16—25
Гараж 20—32

Учитывайте длину трассы: для длинных участков снижаются потери, но иногда требуется увеличить диаметр на один размер для обеспечения гидравлического баланса. Балансировка контуров обязательна: применяйте коллекторы, регулирующие клапаны и соответствующую схему разводки.

Расчёт диаметра по нагрузке и расходу теплоты

Расчёт диаметра теплотрассы строится на заданной тепловой нагрузке объекта, теплоносителе и допускаемом перепаде температур. Для расчётов применяются стандартные значения: теплоемкость воды Cp ≈ 4186 Дж/(кг·K), плотность ρ ≈ 1000 кг/м³. Допустимый перепад Delta_T между подачей и обраткой обычно в пределах 15—25 K. Рекомендуемая скорость движения теплоносителя в магистрали — 0,4—0,8 м/с (для пластиковых труб чаще ближе к верхней границе, для металла — допускается немного выше).

Пошаговый расчёт:

  1. Определить тепловую нагрузку Q в киловаттах для участка, который планируется прогреть (Q в кВт умножается на 1000 для расчётов в Ваттах).
  2. Выбрать допустимую разность температур Delta_T. Обычно 20—25 K для бытовых систем.
  3. Рассчитать массовый расход m_dot = Q / (Cp · Delta_T) (кг/с).
  4. Преобразовать к объёмному расходу V_dot = m_dot / ρ (м³/с).
  5. Определить требуемую площадь поперечного сечения A = V_dot / v (м²), затем диаметр D по формуле D ≈ sqrt(4A/π).
  6. Округлить до ближайших стандартных диаметров (обычно 16, 20, 25, 32 мм). Для длинных трасс выбирают больший диаметр для снижения гидравлических потерь.

Пример 1. Тепловая нагрузка Q = 9 кВт, Delta_T = 20 K, средняя скорость v = 0,6 м/с. m_dot ≈ 9 000 Вт / (4186 Дж/(кг·K) · 20 K) ≈ 0,107 кг/с; V_dot ≈ 0,000107 м³/с; A ≈ 0,000179 м²; D ≈ 15 мм. В практике чаще выбирают диаметр 16—18 мм, если трасса короче, и 18—20 мм при длинных участках.

Пример 2. Q = 20 кВт, Delta_T = 20 K, v = 0,6 м/с. m_dot ≈ 0,239 кг/с; V_dot ≈ 0,000239 м³/с; A ≈ 0,000398 м²; D ≈ 22—23 мм. Таким образом для крупных домов обычно применяют 20—25 мм, а для магистралей — 32 мм только в случае очень длинных трасс или крупных нагрузок.

Вывод: размер диаметра зависит от нагрузки, дальности трассы и требуемого перепада температур. В типовой частной застройке для одного контура чаще выбирают 16—22 мм, для двух контуров — 20—32 мм на магистраль и 16—25 мм на ответвлениях.

Диаметры, применимые для одного контура, двух контуров, бани и гаража; диапазоны значений.

Сценарий Диаметр (мм) Комментарий
Один контур, умеренная нагрузка 16—20 типовые значения для домов с нагрузкой до ~12 кВт
Один контур, высокая нагрузка 20—25 для домов свыше ~12 кВт
Два контура (магистраль + ответвления) 20—32 магистраль 20—32 мм, ответвления 16—25 мм
Бани 16—20 короткие трассы, ограниченная тепловая мощность
Гаражи 16—25 зависит от площади и количества радиаторов

Схемы прокладки теплотрассы: однотрубная vs двухтрубная

Преимущества простоты и экономичности; ограничения по стабилизации температуры и балансировке.

  • Преимущества: минимальные объемы труб и фитингов, простота монтажа, меньше точек отказа, сниженные капитальные затраты.
  • Ограничения: по участкам трассы температура может существенно уменьшаться к дальним радиаторам; балансировка требует дополнительных клапанов и точной настройки давления; сложнее обеспечить одинаковую температуру по всем радиаторам без дополнительных мер.
  • Рекомендации по применению: целесообразна в небольших домах с ограниченным количеством радиаторов и несложной планировкой; при наличии длинных трасс и разнородной нагрузке предпочтительнее рассмотреть двухтрубную схему.

Равномерная температура, сложность монтажа и обслуживания, требования к оборудованию.

  • Двухтрубная схема обеспечивает более равномерную температуру по всем радиаторам за счёт отдельной сети подачи и обратки для каждого контура; радиатор получает стабильную температуру независимо от дальности трассы.
  • Монтаж требует большего количества труб, фитингов и точного распределения трассы; сложнее обеспечить герметичность на всём протяжении; чаще нужна гидравлическая балансировка.
  • Оборудование: насос циркуляции, коллекторная гребенка, обратно-прокладочные узлы, термостатические клапаны на радиаторах, может потребоваться автоматическая регулировочная автоматика.
  • Рекомендации по применению: целесообразна в домах с большим числом радиаторов или длинными трассами, когда достигается требуемая равномерность нагрева; обеспечивает более простое управление температурой помещений.

Преимущества простоты и экономичности; ограничения по стабилизации температуры и балансировке.

Простая однотрубная или минимально разветвленная трасса отличается низкой себестоимостью материалов и работ. Меньшее число труб, фитингов и соединений сокращает время прокладки, упрощает монтаж и исключает необходимость сложной гидравлической развязки. Это особенно актуально для небольших домов с ограниченной тепловой нагрузкой и компактной планировкой: можно быстро выполнить монтаж, снизить риски ошибок и ускорить ввод в эксплуатацию.

Однако существуют ограничения по стабилизации температуры и балансировке. При длинных трассах и неравномерной тепловой нагрузке температура на отдельных участках может существенно расходиться. В однотрубной схеме невозможна полноценная балансировка потока по радиаторам без дополнительных мер, что приводит к перегреву некоторых контуров и недогреву других. Решения зависят от конкретной планировки: для небольших домов с равномерной нагрузкой однотрубная схема может быть разумной, для домов с несколькими этажами или значительными перепадами нагрузок — требуется более сложная развязка и меры по балансировке.

Сравнение однотрубной и двухтрубной схем прокладки теплотрассы
Параметр Однотрубная Двухтрубная
Простота монтажа Выше Ниже
Стоимость материалов и работ Ниже Выше
Стабилизация температуры по трассе Низкая Высокая
Балансировка по радиаторам Ограничена Полноценная
Риск утечек и обслуживание Меньше узлов Больше узлов, больше мест для обслуживания

Равномерная температура, сложность монтажа и обслуживания, требования к оборудованию.

Для достижения равномерности распределения теплоносителя чаще применяют двухтрубную схему, где подача и обратка идут параллельно к каждому радиатору. Это позволяет сохранить более стабильную температуру по всей длине трассы и по всем зонам здания, особенно при больших длинах трассы и разнотипной нагрузке. В однотрубной схеме равномерность достигается за счет точной балансировки и ограничителей расхода, однако это усложняет монтаж и требует более тщательного контроля на этапе эксплуатации.

Сложность монтажа и обслуживания возрастает в зависимости от выбранной схемы. Двухтрубная прокладка требует больше фитингов, коллектора, отдельных участков обратной линии и более аккуратной прокладки для сохранения герметичности в большем числе соединений. Обслуживание включает балансировку контуров, настройку регуляторов расхода и периодическую проверку узлов управления, что может потребовать специализированного оборудования и квалифицированных специалистов.

Требования к оборудованию включают: насосную группу с достаточным напором для равномерной подачи по всем контурам, расширительный бак, индивидуальные регулирующие приборы на радиаторах (термоголовки, клапаны), узлы для гидравлического баланса и, по потребности, автоматические регуляторы расхода и байпасные узлы для стабилизации давления.

Пошаговый разбор: от проектирования трассы до ввода в эксплуатацию, документальное сопровождение.

  1. Определение требований и параметров проекта.Оценка тепловой нагрузки здания, выбор схемы прокладки (однотрубная или двухтрубная), определение диаметров труб и необходимости дополнительных элементов для балансировки. Формируется исходная техническое задание, учитывающее климатическую зону, длительность отопительного сезона и сценарии эксплуатации.
  2. Проектирование трассы.Разрабатывается схема прокладки трассы по участку, выбираются точки входа в дом, места под насосную группу, узлы для фильтрации и забор теплоносителя. Учитываются ограничения по ландшафту, существующим коммуникациям и требованиям по защитной изоляции. В схеме отмечаются участки с изгибами, возможные уклоны и места будущего монтажа креплений.
  3. Расчет и спецификация материалов.Проводится расчет длины трассы, объём теплоносителя, необходимый запас материалов, подбор труб, изоляции и фитингов. Формируется спецификация материалов и работа, включая требования по изоляции и соответствующим параметрам пожарной безопасности.
  4. Документация и согласования.Разрабатываются рабочие чертежи, схемы монтажа, смета и график работ. Собираются документы для согласования проекта в рамках локальных требований: заявки на согласование, сопроводительные письма, акты согласования и документация по тестированию.
  5. Монтаж и контроль качества.Проводится монтаж трассы в соответствии с проектной документацией, герметичность соединений проверяется пусконаладочным тестом. В ходе работ выполняется контроль соответствия установленной трассы: соблюдение допусков по уклонам, глубинам заложения, качество изоляции и креплений.
  6. Ввод в эксплуатацию и передача заказчику.Проводится пусконаладка, оформление акта ввода в эксплуатацию, подписание заказчиком актов приемки и передача проектной документации на объекте. Выполняются необходимые работы по настройке оборудования и обучению персонала эксплуатации.

Как правильно замерять участок, планировать трассу и учитывать допуски на монтаж.

Замеры участка начинаются с планирования границ и определения оптимальных точек входа в здание. При планировании трассы учитываются перепады рельефа, наличие подземных коммуникаций и зон с возможной опасностью для монтажа. Рекомендуются следующие шаги:

  • Сделать точный план участка: выбрать входы в дом и точки подключения к теплотрассе на улице.
  • Зафиксировать геометрию участка: длину трассы, наличие поворотов и углов, требуемые уклоны для естественного стока конденсата или стабилизации давления.
  • Оценить грунт и условия прокладки: уровень фундамента, глубину промерзания, возможность прокладки под существующими дорожками и посадками.
  • Установить допуски на монтаж: запас на последующие стыки, возможности для регулировки длины трассы, запас для расширения и возможных изменений в будущем.
  • Разработать схему крепления и защитной изоляции: выбрать места крепления, способ защиты от механических повреждений и воздействия агрессивных сред.
  • Подготовить комплект документов: схема трассы, техническое задание, спецификации материалов и календарный график работ.

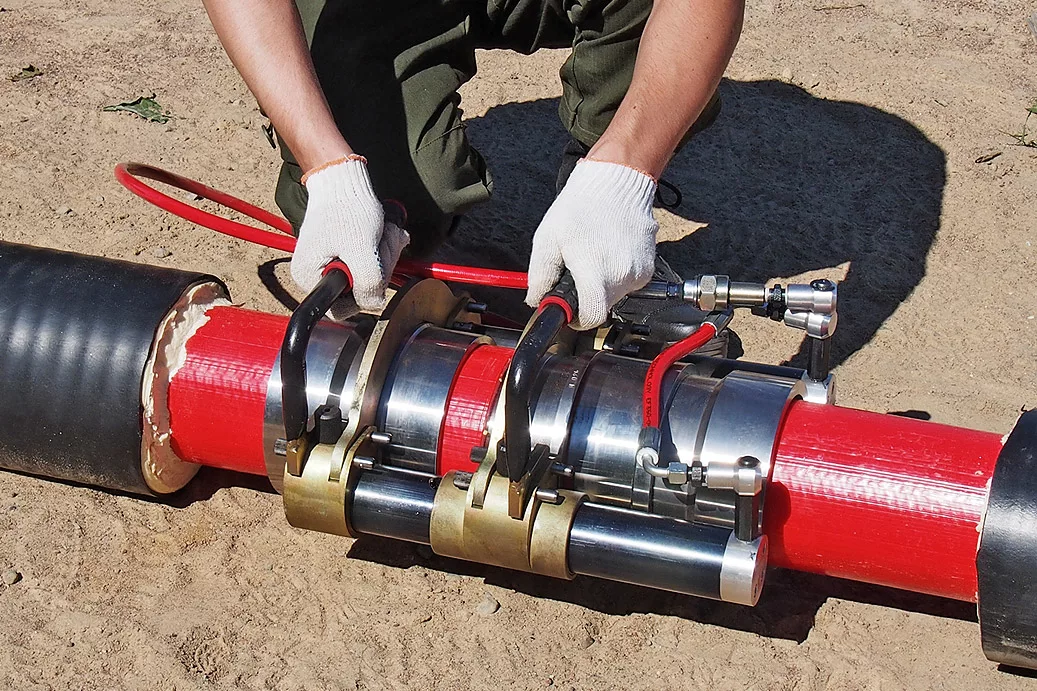

Технологии монтажа, качество соединений, герметичность и давление тестов.

Что подтверждает качество, какие сертификаты требуют поставщики и подрядчики.

ГОСТ/СНИП, контроль на производстве и на объекте, документация.

Проверки, фиксация дефектов, акт ввода в эксплуатацию и приемка заказчиком.

Структура сметы, ключевые драйверы цены и способы снижения затрат при сохранении качества.

Разбивка по трубам, изоляции, фитингам и работам; региональные расхождения.

Смета по теплотрассе строится по элементам: трубы, изоляция, фитинги и арматура, а также работы по монтажу и пуско-наладке. Каждый элемент подлежит детализации по характеристикам и объему.

Разделение по позициям удобно для контроля расходов и для сравнения предложений подрядчиков. Учитывайте региональные расхождения, которые влияют на стоимость материалов и работ.

  • Трубы: материал (полимер, сталь, медь), диаметр и длина участков, прокладки по участкам трассы, наличие антикоррозийной обработки.
  • Изоляция: материал (пенополиэтилен, минеральная вата, пенополимер), толщина и площадь поверхности, способы защиты от влаги, размеры и длина рулона.
  • Фитинги и арматура: кол-во тройников, условий подключения, краны, заглушки, обжимные фитинги, уплотнители и узлы снижения давления; запасы резерва на сварку или пресс-соединения.
  • Работы: раскопка/рассыпка, прокладка труб, сварка или пайка, обвязка, монтаж утеплителя и облицовки, гидравлические испытания, пуско-наладка и оформление документации.
  • Региональные расхождения: стоимость материалов и услуг, требования к сертификации, доступность перевозок, сроки поставки, тарифы на работы, необходимость допусков и согласований.

Как снизить расходы без потери качества

Снижение затрат возможно за счет точного расчета, грамотной спецификации и управления поставками. Ниже — практические подходы.

  • Рациональная трасса: минимальная длина, прямые участки, отсутствие лишних отводов и пересечений, что уменьшает объём труб и сварочных работ.
  • Стандартизация диаметра и серии труб: выбор типоразмеров по проекту и поддержание единых запасов у поставщика; сокращение количества типов фитинга.
  • Единый поставщик/пакет услуг: закупки по одной смете для материалов, креплений и услуг монтажа; получение скидок за комплексную поставку.
  • Качество без переплат: проверка паспортов и сертификатов, выбор сертифицированной продукции с гарантийной поддержкой; избегание сомнительных аналогов без соответствующих документов.
  • Оптимизация утепления: применение эффективной теплоизоляции по разумной толщине, без перебора; экономия на лишних оболочках там, где можно обойтись без них.
  • Планирование поставок и графика монтажа: избегание простоев, чтение графиков поставок и минимизация лишних перевозок.
  • Контроль монтажных работ: привязка к видам работ и этапам проекта, четкие требования к Quality соединений и гидравлическим испытаниям; фиксация дефектов на ранних стадиях.

Плановое обслуживание, профилактика повреждений и меры безопасности эксплуатации.

Чек-листы, периодичность осмотров, кто отвечает за обслуживание.

Для поддержания работоспособности теплотрассы необходима системная проверка. Типовой подход включает визуальные осмотры, тестовую проверку и документацию.

  • Визуальный осмотр ежемесячно: состояние труб, изоляции, креплений, защитного кожуха; наличие следов протечек или коррозии; целостность элементов систем мониторинга.
  • Сезонная проверка раз в сезон: давление в системе, герметичность соединений, состояние арматуры и запорной арматуры; тестирование узлов с запорной арматурой; проверка уплотнителей и изолятора на влажность.
  • Годовая ревизия: полная проверка состояния трассы, ремонт повреждений, повторная гидравлическая проверка и обновление документации; проверка соответствия проектной документации.
  • Ответственные: владелец объекта контроль за сроками и внешним состоянием, подрядчик проведение работ и ремонтов, инженер по теплотехническим системам составление регламентов и технических записей.

Защита от обмерзания, коррозии, механических повреждений и мониторинг утечек.

Защита трассы должна быть комплексной. Основные направления.

  • Обмерзание: утепление наружной трассы, соблюдение минимально допустимой толщины теплоизоляции; применение утепляющей оболочки по классу эксплуатации; установка обогрева или подогрева узлов, где температура опускается ниже 0 градусов.
  • Коррозия: используемая при металле обработка: антикоррозийная грунтовка, полимерное покрытие на стальных участках, защита стальных труб; минимизация контактирования с агрессивной средой; применение защитных материалов на участках, контактирующих с грунтом; при возможности — катодная защита.
  • Механические повреждения: защитный кожух, крепления, защитные короба и лотки вдоль трассы; маркировка и ограждение трассы, ограничение доступа.
  • Мониторинг утечек: установка датчиков давления и утечки, оповещатели, периодическая проверка состояния оборудования; обеспечение быстрого доступа к узлам для устранения протечек.

Критерии отбора, перечень документов и этапы согласования проекта.

Критерии выбора: опыт, лицензии

  • Опыт: наличие реализованных проектов теплотрасс для частных домов, объем за последние 5—7 лет, география работ, статистика по безаварийной эксплуатации.
  • Лицензии и допуски: наличие разрешений на проектирование и монтаж инженерных систем, допуски СРО, соответствие требованиям ГОСТ и СНиП, наличие сертификатов на применяемые материалы.
  • Квалификация персонала: дипломированные инженеры-проектировщики, монтажники с подтвержденными сертификатами, регулярное повышение квалификации.
  • Портфолио и репутация: портфолио объектов, доступ к актам приемки, отзывы заказчиков, возможность звонков для проверки.
  • Гарантийное и сервисное обслуживание: условия гарантийного срока, сроки реагирования на обращения, наличие вариантов сервисного обслуживания после ввода в эксплуатацию.
  • Документация и контроль качества: наличие типовых проектов, рабочей документации, графиков работ и актов контроля качества на объекте.

Заказ, подготовка проектов, согласование, монтаж и сдача заказчику

  • Заказ и ввод требований: фиксирование целей проекта, режим работы теплотрассы, теплоноситель, ограничений участка, бюджет.
  • Подготовка проектов: разработка трассировок, схемы подключения, расчеты диаметра и пропускной способности, спецификации материалов, планы монтажа, график поставок.
  • Согласование и разрешения: согласование проекта с заказчиком, получение необходимых разрешений и заключений от надзорных органов и сетевых организаций, учёт замечаний.
  • Монтаж и испытания: подготовка участка, соблюдение технологии прокладки, качественные соединения, гидравлические испытания, герметичность.
  • Сдача заказчику: оформление актов ввода в эксплуатацию, передача полной проектно-пользовательской документации, инструкции по эксплуатации, гарантийные обязательства.
  • Перечень документов для сдачи: ТЗ, проект и рабочие чертежи, спецификации материалов, смета, разрешения и допуски, акты испытаний, акт ввода в эксплуатацию.
