Системы VRV/VRF кондиционирования для офиса: 7 факторов выбора кассетных кондиционеров и VRF систем

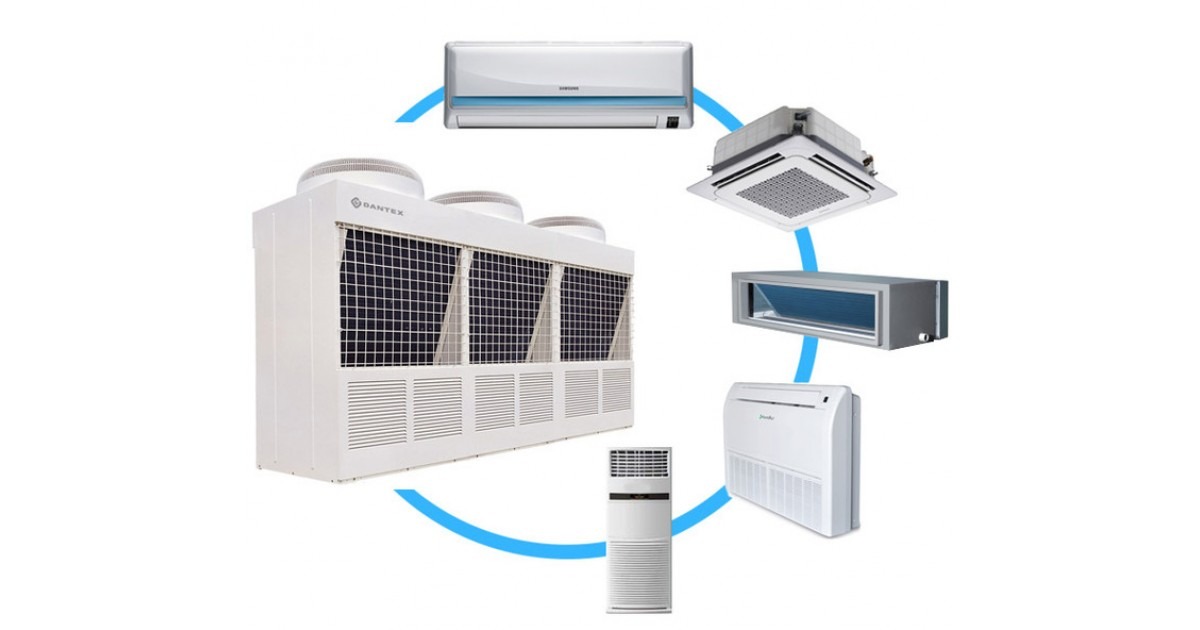

Системы VRV/VRF кондиционирования для офиса — это гибкая архитектура, позволяющая управлять климатом по зонам, минимизируя энергопотребление за счет точной адаптации мощности к реальным нагрузкам. Эффективность таких систем зависит от грамотного расчета нагрузок, выбора конфигурации и качества монтажа, а также от последующего сервисного обслуживания и мониторинга. Определяющим фактором экономии затрат становится способность системы работать в режиме частичной загрузки и перераспределения тепла между зонами.

Системы VRV/VRF кондиционирования для офиса: фактор 1 — энергоэффективность и экономия затрат

Основные принципы энергоэффективности VRV/VRF заключаются в инверторном управлении компрессорами и в способности изменять количество циркулирующего хладагента в зависимости от текущих потребностей зоны. В рамках одного внешнего блока может работать несколько внутренних блоков разной мощности, что позволяет отказаться от перегрузки и держать температуру близко к заданным комфортным значениям без резких скачков энергопотребления. Преимущества усиливаются при наличии системы теплового обмена между зонами (heat recovery) и интеграции в управление здания (BMS).

• Зонирование и режимы работы: чем больше независимых зон, тем более полно используется режим частичной загрузки, тем ниже средний COP по системе.
• Критично подобрать мощности внешнего и внутренних блоков, избегая «перегрузки» одного внешнего модуля и «мостиков лишней мощности».
• Учет пиковых нагрузок и вентиляции: ночной и дневной режимы, приточно-вытяжная вентиляция влияет на тепловые нагрузки в открытых пространствах.
• Контроль и автоматизация: наличие датчиков температуры, управляющей программы, интеграция в BMS, возможность удаленного мониторинга и калибровки.
• Монтаж и обслуживание: грамотная трассировка магистралей, доступ к узлам для сервисного обслуживания, регулярная очистка фильтров и проверка плотности уплотнений.

Практический подход к внедрению включает детальный расчет зон, выбор соответствующих мощности VRF-центра и кассетных внутренних блоков, а также план мониторинга потребления и обслуживания на весь срок эксплуатации.

Фактор 2 — зонирование и выбор кассетных внутренних блоков для офиса

Эффективное зонирование обеспечивает независимое управление микроклиматом в разных частях офиса. При выборе кассетных внутренних блоков для VRV/VRF-системы учитывают площадь, высоту помещения, уровень шума и характер тепловых нагрузок. Кассетные блоки устанавливаются в подвесной потолок и выпускают воздух в несколько направлений, что обеспечивает равномерное распределение по зоне и комфорт для пользователей.

• Определение зон по функциональному признаку: рабочие зоны, переговорные, машинные помещения, общие зоны. Для каждой зоны — целевой диапазон температуры, влажность, требуемый комфорт.
• Количество кассетных блоков должно соответствовать коэффициенту загрузки: больше зон — больше небольших кассетных модулей; однако следует избегать чрезмерной разбивки на слишком мелкие модули, чтобы не увеличивать потери на управление.
• С учетом санитарных требований и вентиляции: зоны с высокой вентиляцией могут потребовать отдельного контроля температуры.
• Уровень шума: целевой уровень в помещении не должен превышать обычно 25-30 дБ(А) в рабочих зонах.

Совместимость кассетных блоков с VRF-центром определяется мощностью и управляющим протоколом. Рекомендуется выбирать кассетные модули, поддерживающие единый интерфейс управления и сопоставимую шкалу мощности, чтобы упростить настройку и обслуживание. В рамках одного проекта целесообразно сочетать кассетные блоки разных мощностей под одну конфигурацию, чтобы минимизировать пики нагрузки и обеспечить комфорт в зонах с различной тепловой нагрузкой.

Практические рекомендации по размещению кассет: размещайте блоки так, чтобы воздух не попадал прямо в рабочие места; учитывайте вентиляцию и акустику помещения. Обеспечьте доступ к узлам для технического обслуживания и возможность дистанционного мониторинга состояния через централизованную систему управления.

Как правильно рассчитывать тепловую нагрузку здания и отдельных зон; учет пиковых нагрузок и вентиляции; влияние смены конфигурации офиса на размер VRV/VRF-системы.

Расчёт тепловой нагрузки является основой правильной подбора VRV/VRF-системы. В процессе учитываются внешние теплопоступления, внутренние тепловые источники и требования к вентиляции. Итоговый размер оборудования зависит от суммарной пиковой нагрузки по всем зонам и возможностей гибкой перераспределяемости прохладительного оборудования внутри здания.

Этапы расчёта

• Сбор исходных данных по зданию и zone-разбивке: площадь, периметр фасадов, тип окон (коэффициент пропускания солнечной радиации), утепление наружных конструкций, ориентация, высота потолков.
• Определение внешних теплопоступлений: Q_wall и Q_roof по формулам U·A·ΔT; солнечные gains (Q_solar) с учётом SHGC и коэффициентов рассеяния света через стеклопакеты.
• Учет внутренних тепловых источников: Q_people (N человек × q_p), освещение и оборудование (W/м²) и их суммарные вклады по зонам.
• Расчёт вентиляции: при обеспечении наружного воздуха учитывается объём потока V̇ (м³/с), плотность ρ и теплоёмкость c_p. Формула приблизительно: Q_vent ≈ ρ·V̇·c_p·ΔT. Для дизайна вентиляцию следует задавать как модульный параметр по зонам, чтобы не перегружать центральную VRV/VRF-систему лишними пиковыми нагрузками.
• Идентификация пиковых нагрузок: определить наибольшие значения Q_total в условиях летнего максимума и зимнего минимума температуры, включая режимы приточной вентиляции. Учитываются пиковые значения для отдельных зон и суммарная пик-нагрузка здания.
• Разделение по зонам: распределение нагрузок между зонами позволяет определить число секций внутри VRV/VRF-системы и связку с кассетными/настенными внутренними блоками. VRF-центр подбирается так, чтобы суммарная пик-нагрузка по всем зонам была обеспечена, при этом сохранялся запас на колебания спроса.
• Влияние конфигурации офиса: изменение планировок, объединение зон или добавление новых рабочих зон влияет на пиковую нагрузку и требования к гибкому управлению охлаждением. При планируемых изменениях целесообразно пересчитать нагрузку и проверить, не требуется ли переразмещение или перерасортиование внешнего блока и перенастройка зон.

Примеры практических подходов

• Использовать модульную зонировку: несколько групп внутренних блоков с отдельными инфракрасными датчиками и независимым регулированием влажности и расхода воздуха позволяют минимизировать перерасход и обеспечить нужный комфорт в разных зонах.
• Планировать запас мощности: обычно допускается запас 10—20% над рассчитанной пиковой нагрузкой для учёта изменений в работе оборудования и сезонных всплесков. Это снижает риск нехватки мощности в лётний пик и обеспечивает стабильную работу кассетных блоков.
• Учитывать вентиляцию как ключевой фактор: если вентиляционные притоки существенно влияют на нагрузку, целесообразно рассмотреть инвариантную схему с ролью точек притока и балансом тепла между зонами.

Ключевые выводы: точный расчет требует согласования внешних и внутренних теплопоступлений, учёта пиковых нагрузок и вентиляции, а также сценариев смены конфигурации офиса. Это обеспечивает корректную размерность VRV/VRF-системы и гибкость эксплуатации.

Наличие сервисной сети, сроки реакции сервиса, доступность запчастей; варианты гарантий и сервисных договоров; роль мониторинга состояния оборудования.

Гарантия бесперебойной работы VRV/VRF-системы во многом зависит от качества сервисной сети поставщика. Важны доступность сервисной поддержки, сроки реакции, наличие запчастей и возможность мониторинга оборудования.

• Наличие локальной сервисной сети: наличие авторизованных сервис-центров в регионе, квалифицированных инженеров и обученных техников, которые знают специфику VRV/VRF-центров и внутренних блоков. Это ускоряет диагностику и снижает риск простоя.
• Сроки реакции сервиса: критические неисправности требуют ускоренного выезда. В городах с развитой сервисной сетью реакция обычно в пределах рабочего дня для аварий, а в региональных районах — в рамках согласованного SLA. Для обычных неисправностей сроки чаще устанавливаются в диапазоне 24—48 часов.
• Доступность запчастей: наличие запасных частей на локальных складах производителя и региональных складах снижает время простоя. Типичные сроки поставки запчастей зависят от наличия на складе и удалённости региона — от 1 до 5 рабочих дней.
• Гарантийные условия и сервисные договоры: стандартная гарантия на оборудование обычно 12—24 месяца, с возможностью продления до 5—7 лет по сервисному договору. В пакет могут входить профилактическое обслуживание, удалённая диагностика и при необходимости обновление программного обеспечения центра управления.
• Роль мониторинга состояния: удалённый мониторинг через BMS/облачные решения позволяет отслеживать COP, энергопотребление, режимы работы и ошибки. Плюсы — раннее обнаружение отклонений, планирование профилактики и снижение аварийных простоев.

Практические рекомендации: выбирать партнёра с развитой локальной сетью, прозрачной политикой реагирования и возможностью длительного обслуживания по SLA, включая удалённый доступ к системам мониторинга. Включение в договор регулярного технического обслуживания и регулярной замены расходников существенно продлевает срок службы VRV/VRF-системы и снижает риск неожиданных простоев.

Трассировка коммуникаций, требования к электроснабжению и магистралям, пространство под трассы и размещение наружных модулей; совместимость с существующей инженерной инфраструктурой.

Трассировка коммуникаций VRV/VRF

• Определить маршрут трубопроводов refrigerant: максимальная длина от наружного модуля к внутренним блокам, предусмотреть отводы к каждой зоне, избегать резких изгибов и учесть возможности гибких компенсаторов.
• Учет теплоизоляции и конденсации: обеспечить соответствующую изоляцию трасс на всем протяжении, предусмотреть дренаж конденсата и влагозащищённость узлов соединения.
• Классификация кабелей: силовые кабели и управляющие кабели проложены в отдельных трассах; применить кабель-каналы с маркировкой и разделителями.
• Балансировка и тестирование: предусмотреть доступ к узлам манометрии и возможности диагностики на герметичность без демонтажа внутренней развязки.

Электроснабжение и магистрали

• Определение потребности в мощности: учесть пиковые нагрузки, резервирование, выделить отдельный ввод и щит для VRF; автоматические выключатели и защитные устройства должны соответствовать требованиям нагрузки.
• Защита и коммуникации: обеспечить заземление, молниезащиту и разделение силовых кабелей от управляющих; трассы кабелей проложить в отдельной кабельной системе или канале до наружных модулей.
• Электрическая инфраструктура наружных модулей: учитывать климатические условия, вибрационную и влагозащиту; предусмотреть место для распределительных щитов и возможности перераспределения питания при обслуживании.

Пространство под трассы и размещение наружных модулей

• Минимальные подходы к наружным модулям: обеспечить доступ к каждому наружному блоку не менее чем на 1 м, оставить свободный проход вокруг оборудования для обслуживания.
• Место размещения: крыша, технические помещения на этажах или отдельно стоящие площадки; защитить от прямых осадков, предусмотреть шумоизоляцию и вентиляцию; обеспечить безопасный доступ для сервисной службы.
• Эргономика обслуживания: маркировка трасс, доступ к соединениям без демонтажа внутренних модулей, предусмотрена замена элементов без разборки крупных узлов.

Совместимость с существующей инженерной инфраструктурой

• Совместимость с системами диспетчеризации: поддержка протоколов Modbus, BACnet; возможность синхронизации с существующими контроллерами и БИМ-данными.
• Тип хладагента и обслуживание: соответствие используемого хладагента требованиям текущего оборудования; наличие совместимых адаптеров и переходников при необходимости обновления.
• Документация и согласования: подготовить исполнительные схемы, планы трасс, данные по коммуникациям, согласовать с эксплуатационной службой и пожарной безопасностью до начала монтажа.

Сравнение капитальных затрат и эксплуатационных расходов; расчет срока окупаемости и TCO; влияние налоговых льгот и стимулирующих программ.

Капитальные затраты и эксплуатационные расходы

• CAPEX: VRF-центр, наружные модули, кассетные внутренние блоки, трубопроводы, теплоизоляция, автоматика, проектные работы, монтаж и пуско-наладка.
• OPEX: энергопотребление, сервисные контракты, обслуживание, расходы на refrigerant и фильтры, возможные ремонты и запчасти.
• Ключевые параметры для сравнения: годовая экономия энергии, уровень шума, требования к обслуживанию и доступности запчастей.

Расчет срока окупаемости и TCO

• Простой срок окупаемости: Payback = incremental_capex / annual_net_savings, где annual_net_savings — ежегодная экономия за счет снижения энергопотребления за вычетом дополнительных расходов на обслуживание.
• Учет налоговых льгот: при наличии — корректируйте CAPEX на налоговый эффект (амортизация, кредиты) и пересматривайте срок окупаемости в сторону сокращения.
• TCO: сумма CAPEX + дисконтируемые операционные расходы за выбранный период минус налоговые стимулы; учитывается ожидаемая динамика цен на энергию и обратная стоимость оборудования.
• Пример расчета: incremental_capex 6 000 000 руб; годовая экономия на энергии 1 200 000 руб; годовые операционные расходы 100 000 руб. Без налоговых стимулов срок окупаемости ≈ 5 лет. При наличии амортизационных отчислений на 2 000 000 руб срок окупаемости сокращается до примерно 3,5—4 лет.

Влияние налоговых льгот и стимулирующих программ

• Региональные программы поддержки энергоэффективности: налоговые льготы, субсидии, доступ к льготному финансированию; размер и сроки зависят от региона и законодательства.
• Условия получения: требования по документации на энергосбережение, проектная документация, заключения об энергоэффективности; сроки рассмотрения и выплаты могут влиять на денежный поток.
• Стратегия применения: планируйте внедрение с учетом срока амортизации и возможности использования налоговых стимулов для снижения TCO.

Выбор производителя и наличие локальной сервисной сети; гарантийные условия и доступность запчастей; совместимость VRV/VRF-центра с кассетными внутренними блоками.

При выборе VRV/VRF-центра для офиса ключевыми факторами становятся доступность локальной сервисной сети, условия гарантий и наличие запчастей, а также совместимость с кассетными внутренними блоками. Это влияет на время простоя оборудования, стоимость владения и гибкость дальнейшей эксплуатации.

• Локальная сервисная сеть: наличие сертифицированных сервис-центров, штат специалистов в регионе, скорость реагирования на заявки и удаленная диагностика. Уточняйте среднее время отклика по регионам, наличие выездной бригады в часы пиковых нагрузок, SLA по ремонту и ремонту элементов управления.
• Гарантийные условия: базовая гарантия на оборудование и монтаж, условия продления (расширенная гарантия), охват сервисных работ в рамках договоров обслуживания, ответственность за программное обеспечение и обновления прошивки.»
• Доступность запчастей: наличие складов производителя или официального дистрибьютора в регионе, сроки поставки запчастей, запасные части по типовым узлам (краны, компрессоры, платы управления), наличие укомплектованных наборов сервисного оборудования.
• Совместимость VRV/VRF-центра с кассетными внутренними блоками: наличие подтвержденной матрицы совместимости, поддержка единых протоколов автоматики (BACnet/LON/Modbus или проприетарная система производителя), ограничения по длине трасс и давлению, требования к электрическому подключению и управлению (централизованный пульт, локальные контроллеры).
• Практический подход: запросите у производителя и дистрибьютора документ с матрицей совместимости и референс-лист объектов за последние 3—5 лет; сравните условия гарантий и сервисного сопровождения по нескольким кандидатам.

Этапы проекта: от сбора требований до ввода в эксплуатацию; документы и согласования; сравнение поставщиков и расчёт бюджета; контроль качества монтажа.

Этапы проекта должны быть четко структурированы, чтобы обеспечить соответствие требованиям по надежности, бюджету и срокам. Ниже выстроен практичный алгоритм действий и контрольных точек.

1. Сбор требований и обследование объекта
   • Определение зон охлаждения, тепловых нагрузок, требуемого уровня шума и вентиляции.
   • Сбор исходных данных по площади, высоте, существующим коммуникациям и ограничителям по размещению оборудования.
   • Разработка технического задания (ТЗ) на VRF-центр и кассетные внутренние блоки, обоснование объема расчетной мощности.
2. Проектирование и оформление документации
   • Схемы электрических подключений и автоматики, схемы трасс и размещения наружного модуля, планы трасс и доступа.
   • Пакет рабочих документов: спецификации оборудования, ведомость материалов, исполнительная документация, требования к качеству монтажа.
   • Согласование проекта внутри заказчика и с надзорными органами (при необходимости).
3. Сравнение поставщиков и расчет бюджета
   • Сравнение по цене оборудования, срокам поставки, условиям монтажа, гарантийным обязательствам и сервисному обслуживанию.
   • Расчет TCO: CAPEX на оборудование и монтаж плюс OPEX на энергоэффективность, сервисное сопровождение, запчасти и обновления ПО в течение срока службы.
   • Учет налоговых льгот, стимулирующих программ и возможностей финансирования проекта.
4. Контроль качества монтажа и ввод в эксплуатацию
   • Проведение приемочных испытаний: герметичность трасс, вакуумирование, балансировка потоков, шеф-монтаж и правила пожарной безопасности.
   • Проверка соответствия установленной мощности, параметрам по шуму и управлению системой с пусконаладкой.
   • Передача эксплуатационной документации, обучение персонала и оформление актов сдачи-приемки.

Ответы на типичные вопросы: совместимость кассетных и VRF-блоков, сроки окупаемости, требования к обслуживанию, шумовые характеристики и требования к помещению.

Ключевые вопросы клиентов касаются совместимости между кассетными внутренними блоками и VRF/VRF-центрами, срока окупаемости, требований к обслуживанию, шумовых характеристик и размещения оборудования в помещении. Ниже приведены практические ответы, основанные на реальном опыте эксплуатации офисных объектов.

Совместимость кассетных и VRF-блоков

VRF-блоки рассчитаны на параллельное управление несколькими внутренними блоками различного типа, в том числе кассетными. Совместимость зависит от типа используемого хладагента, числа и конфигурации трубопроводов, а также от системы управления. Рекомендовано использовать кассетные модули одной линейки с VRF-центром той же серии или из одной серии производителя. При подключении кассетных модулей учитывайте следующие моменты:

• Тип хладагента и его давление в системе; несовместимость по марке может привести к рассогласованию параметров и сбоям в управлении.
• Максимальная длина трасс и перепады давления; превышение лимитов снижает эффективность и устойчивость работы по зонам.
• Единая система управления; разрозненные контроллеры повышают риск ошибок настройки и задержек в подаче охлаждения/отопления.
• Гарантийные условия; использование несертифицированных модулей может повлиять на гарантийный срок.

Сроки окупаемости

Окупаемость зависит от капитальных затрат и экономии на энергоресурсах. В типовом офисном проекте диапазон составляет 3—7 лет. Факторы влияния:

• Разница CAPEX между VRF и традиционной системой кондиционирования; VRF чаще требует больших первоначальных инвестиций, но компенсируется экономией по энергопотреблению.
• Степень загрузки зон: VRF эффективнее при частой модульной загрузке и большом числе зон.
• Тарифы на электроэнергию и стоимость тепла; чем выше тарифы, тем быстрее окупаются энергосбережения.
• Интеграция с системами диспетчеризации и стоимость сервисного обслуживания; дополнительные затраты без надлежащей настройки уменьшают экономическую выгодность.

На стадии проектирования рекомендуется выполнять детальные расчеты по сценариям использования офиса, чтобы получить реалистичную оценку окупаемости.

Требования к обслуживанию

Обслуживание VRF и кассетных блоков включает плановые профилактические работы и мониторинг рабочих параметров. Рекомендовано:

• Периодическая чистка фильтров кассетных модулей и проверка дренажной системы; частота — 2 раза в год при активной эксплуатации.
• Проверка герметичности трубопроводов, давлений и состояния утепления; визуальный осмотр креплений и вибраций.
• Калибровка управляющей электроники и обновление программного обеспечения; синхронизация с другими системами диспетчеризации.
• Контроль уровня шума и режимов работы вентиляторов; устранение вибраций и загрязнений фильтров.

Шумовые характеристики

Уровни шума зависят от типа блока и режима работы. Примерные диапазоны:

• Наружный VRF-блок: 45—65 дБ(А) на 1 м в рабочих режимах; на экономичном режиме ниже 50 дБ(А).
• Кассетный внутренний блок: 28—42 дБ(А) в зависимости от скорости вентилятора и направления воздушного потока.
• Для офисных помещений общепринято считать комфортным диапазон 40—45 дБ(А) на рабочем месте.

Требования к помещению

Размещение оборудования влияет на эффективность и обслуживание. Основные требования:

• Наружный модуль — на открытой площадке или в помещении с защитой от атмосферных воздействий; обеспечить свободный доступ и 0,6—1 м свободного пространства вокруг блока.
• Трассы хладагента проходят через короба; минимизировать изгибы, обеспечить надлежащую тепло- и влагозащиту трубопроводов.
• Электроснабжение — отдельная трехфазная цепь с защитой; предусмотреть электрощиты, автоматику и мониторинг состояния.
• Помещение под внутренние кассетные блоки должно иметь достаточную высоту и планировку для равномерной циркуляции воздуха и удобного доступа для обслуживания.
