Проведения монтажных работ систем кондиционирования для VRF/VRV: порядок, этапы, типичные ошибки и контроль качества

Я много лет веду VRF/VRV на объектах и вижу одно и то же. Успех Проведения монтажных работ систем кондиционирования решается до начала работ. Разбираюсь в типе систем, сверяю нормы, готовлю документы. Дальше расскажу простым языком. Что входит в состав, чем VRF/VRV отличаются, какие требования действуют, как не утонуть в бумагах. Пишу как делаю сам. Так быстрее и спокойнее. Если вы собственник, прораб или проектировщик, найдете ответы и убедитесь, что движетесь верно.

Особенности VRF/VRV-систем и их состав

VRF/VRV — это гибкие и экономичные системы, которые переносят тепло хладагентом, а не водой. Один или несколько наружных модулей обслуживают десятки внутренних блоков. Инверторные компрессоры меняют производительность, подстраиваясь под реальную нагрузку. В результате помещения держат нужную температуру без рывков, а счетчик крутится медленнее. Системы бывают теплового насоса и с рекуперацией тепла: можно одновременно охлаждать и нагревать разные зоны. Длины трасс и перепады высот большие, но к ним есть строгие требования.

• Точная поддержка температуры и влажности.
• Зонирование без лишних стояков.
• Экономия энергии за счет инвертора.
• Свобода планировки при соблюдении лимитов трасс.
• Высокие требования к чистоте и герметичности контуров.

Проведения монтажных работ систем кондиционирования: нормативы, требования и подготовка документации

Я начинаю с норм и правил. Без них монтаж быстро превращается в лотерею. Для VRF/VRV беру за основу действующие СП по внутренним инженерным системам, требования по электробезопасности, пожарной безопасности и по оборудованию под давлением. Добавляю инструкции производителя и корпоративные стандарты заказчика. Делаю единый план: что согласуем, кто отвечает, какие акты и когда подписываем.

• СП по отоплению, вентиляции и кондиционированию — базовые технические требования.
• СП по монтажу внутренних санитарно-технических систем — порядок выполнения работ и приемка.
• ПУЭ — сечения кабелей, заземление, защита и селективность.
• Технический регламент о безопасности оборудования под давлением — арматура, испытания, маркировка.
• Требования пожарной безопасности и СанПиН — размещение, пути эвакуации, шум, микроклимат.

Все, что не описано и не подписано, завтра придется доказывать заново. Экономия на бумагах почти всегда выходит боком.

Чтобы не буксовать, заранее согласую трассы и места блоков, точки питания, проходы через ограждения, шумовые ограничения. Делаю чек-лист приемки на каждый узел. Тогда монтаж идет ровно, а приемка — без сюрпризов.

Нормативные ограничения по хладагентам и объёму помещений

В проектах систем кондиционирования всегда проверяю массу хладагента на объем помещения. Для хладагентов класса A1 (например R410A) требования мягче, но лимиты есть. Для A2L (например R32) правила строже из‑за умеренной горючести. Опираюсь на СП, международные стандарты по безопасности холодильных систем и руководства производителя. Если расчет показывает превышение, делю контур, меняю компоновку, усиливаю вентиляцию или ставлю датчики утечки с автоматическим отключением.

• Считаю объем каждой комнаты и общую массу контура.
• Проверяю скрытые полости и шахты без вентиляции.
• При нехватке объема — делю систему или пересматриваю трассировку.
• В серверных и спальнях — повышенное внимание к сигнализации утечки.

Состав проектной и исполнительной документации

Я собираю пакет документов заранее, чтобы на площадке не спотыкаться о формальности. Без него ни одна приемка не пройдет гладко. Экономлю время всей бригаде и не задерживаю смежников.

• Пояснительная записка с исходными данными и принятыми решениями.
• Планы трасс, аксонометрия хладагентопроводов, узлы монтажных соединений.
• Схемы электропитания, заземления и линий управления.
• Спецификация оборудования и материалов с кодами и количеством.
• Расчеты: гидравлика фреоновой сети, акустика, виброизоляция, теплопритоки.
• График производства работ и ППР с картами рисков.

Исполнительный пакет я формирую по мере хода монтажа:

• Исполнительные схемы с фактическими трассами, марками и длинами.
• Акты освидетельствования скрытых работ.
• Протоколы опрессовки, вакуумирования и проверки герметичности.
• Журнал пайки/развальцовки, моменты затяжки, номера манометров.
• Паспорта, сертификаты, инструкции, гарантийные талоны.
• Протокол пусконаладки и обучения персонала.

Чем полнее комплект, тем быстрее сдача и меньше споров.

Предмонтажное обследование объекта и аудит проекта

Я начинаю с прогулки по объекту с рулеткой и лазерным уровнем. Смотрю, куда реально влезут трассы. Ищу слабые места в перекрытиях, шумные зоны, места потенциалов протечек. Проверяю, как мы занесем оборудование, где разгрузимся, что с лифтом и графиком доступа.

• Замеры высот, шагов балок, окон и шахт. Фиксирую фото.
• Проверяю несущую способность для кронштейнов и рам.
• Оцениваю пути дренажа: уклоны, проложить самотеком или нужна помпа.
• Смотрю коллизии с вентиляцией, электрикой, пожаркой, потолочными системами.
• Отмечаю узлы прохода через стены и перекрытия, где потребуется огнестойкая заделка.
• Проверяю шумовые риски возле переговорных, спален, кабинетов.
• Сверяю проект с фактом: длины трасс, перепады, доступность обслуживания.

Аудит проекта делаю предметно. Если вижу избыточные длины, переставляю распределительные коробки, оптимизирую маршруты. Снижаю количество поворотов, беру типоразмеры труб под реальность. Все правки выношу на чертежи и согласовываю со смежниками.

Лучшая экономия — убрать ошибки до начала монтажа.

Итог — короткий отчет с замечаниями, помеченные планы, перечень корректировок и сроки их внедрения. После этого можно стартовать без сюрпризов.

Планирование поставок, логистика и хранение оборудования

Я разбиваю поставку на очереди. Сначала крепеж и магистрали, потом внутренние блоки, в конце — наружные и автоматика. Так склад не лопается, а монтаж идет без пауз. Под разгрузку бронирую окно, согласовываю маршрут, проверяю пропуска и габариты.

• Проверка комплектности по упаковочным листам. Фотофиксация.
• Разметка зон хранения: «магистрали», «внутренние», «наружные», «автоматика».
• Система FIFO: первыми монтируются первые поступившие партии.
• Отдельная сухая зона для электроники и пультов.
• Запрет на вскрытие азотной консервации до монтажа труб.

Склад — это половина монтажа. Порядок на полу экономит часы на потолке.

Перед началом работ оформляю акты приема-передачи и дефектную ведомость, если что-то повреждено. Все маркирую по зонам и этажам, чтобы бригада не искала коробки по всему объекту.

Подготовка трасс, креплений и узлов прохода

Разметку делаю с лазером и шнуркой. Сразу отмечаю уровни потолков, ревизии и люки. На дренаж ставлю уклон 1—2%. На поворотах держу радиус, чтобы не мять трубу. Там, где длинные участки, добавляю опоры, чтобы не провисало.

• Крепления: шпильки, траверсы, вибровставки, хомуты с резиновыми вкладышами.
• Разделяю магистрали от слаботочки и электрики, выдерживаю зазоры.
• Алмазное бурение для чистых отверстий под гильзы.
• Узлы прохода — через гильзы с негорючей изоляцией и огнестойкой заделкой.
• На фасаде — оцинкованные кронштейны и защита изоляции от УФ.
• Дренаж — без карманов, ревизии на длинных ветках, при необходимости помпа.
• Для больших перепадов — маслоподъемные петли по регламенту производителя.

Хороший узел прохода — это сухой потолок и тихий сосед.

Все скрытые участки фиксирую на фото до заделки. Перед закрытием показываю технадзору, оформляю акты. Дальше можно переходить к прокладке магистралей без переделок.

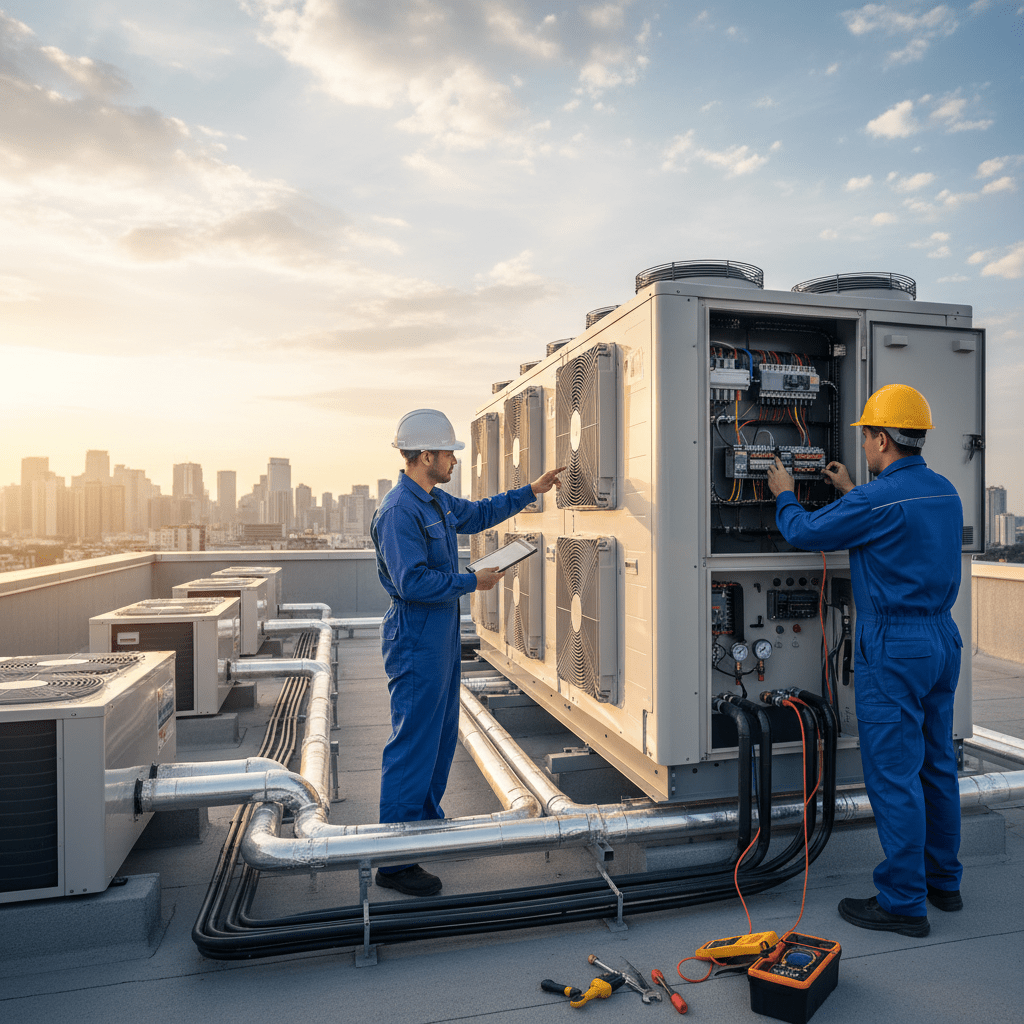

Монтаж и размещение наружных блоков VRF/VRV

Сначала выбираю точку. Смотрю на несущую способность, розу ветров и доступ для сервиса. Блокам нужен свободный приток и выброс воздуха. Не допускаю рециркуляцию горячего потока. Между модулями держу просвет. Перед лицевой стороной оставляю проход для обслуживания. Чем проще подойти с инструментом, тем быстрее решу любую проблему.

• Проверяю пути доставки на крышу или площадку. Краны, люки, коридоры.
• Думаю про снег и листву. Ставлю выше зоны заносов. Предусматриваю поддон и слив оттайки.
• Учитываю шум. Близко к окнам и тонким перегородкам не ставлю. Если нужно, экранирую.
• Слежу за коррозией. Оцинкованные крепежи, защитные покрытия, дренаж без луж у основания.
• Не перегружаю одну балку или плиту. Распределяю массу и анкерю правильно.

Совет из практики: если есть сомнения по воздухообмену, рисую схему потоков прямо на плане. Видно все узкие места за минуту.

Основание, виброразвязка и акустика

Основание делаю жестким и ровным. На крыше чаще это стальная рама на опорах с распределением нагрузки. На земле — бетонная плита с армированием. На фасаде — кронштейны с проверкой анкеров в несущую стену.

• Выставляю блок по уровню. Под пятами — антивибрационные опоры.
• Для тяжелых модулей ставлю пружинные изоляторы. Для средних — резиновые.
• Делаю гибкие петли на медных трубопроводах. Не передаю вибрацию на трассы.
• Шум гашу экранами и дистанцией. Не отражаю поток в окна.

Длины трасс, перепады высот и группировка модулей

Перед монтажом считаю трассы. Беру в расчет эквивалентные длины и каждую «ветку». Перепады высот просматриваю от самого высокого внутреннего блока до наружного. На длинных вертикальных участках ставлю маслопетли. На горизонталях избегаю «карманов».

• Группирую наружные модули рядом и на одном уровне. Это упрощает баланс по расходу.
• Объединяю модули через коллектор. Дорожки от коллектора делаю максимально равными по длине.
• Держу прямые участки до и после тройников. Направление потока не меняю без надобности.
• Следую ограничениям производителя по общей и ветвевой длине. Не выхожу за пределы по высоте.

Установка распределительных коробок и рефнет-коллекторов

Коробки селекторы и рефнет-коллекторы ставлю там, где доступ прост и безопасен. Чаще в подпотолке коридора или техзоне. Главное — доступ к ревизии и тишина в соседних помещениях. Не прячу глубоко за отделкой. Оставляю люк нормального размера.

• Ориентирую по стрелкам потока. Коробки — строго в положении, указанном производителем. Рефнет — по направлению магистрали.
• Делаю прямые участки до и после разветвления. Ставлю «главную линию» по прямой, ответвление — под нужным углом.
• Припаиваю под азотом. После — продувка и первичная опрессовка.
• Изолирую непрерывно. Без разрывов и мостиков холода. Соединения герметизирую.
• Если коробка требует питание и шину управления, подвожу кабель на отдельных подвесах. Подписываю все порты.

Маленький лайфхак: ставлю коробки в коридоре, а не над кабинетом. Если нужен сервис ночью, никого не разбужу.

Монтаж внутренних блоков и дренажных систем

Я начинаю с разметки. Сверяю отметки по проекту и фактические высоты потолков. Проверяю, выдержит ли перекрытие. Ставлю закладные и подвесы на резьбовых шпильках M8—M10. Под каждую опору кладу демпфирующие прокладки. Корпус выравниваю по уровню, а поддон дренажа задаю с лёгким уклоном в сторону выхода. Оставляю доступ для сервиса: снятие фильтра, чистка теплообменника, ревизия помпы.

Слежу за тем, чтобы поток воздуха не дул в людей и не упирался в балки или шторы. Не перекрываю приток и вытяжку. Закладываю технологический люк для кассетных и канальных моделей. Трассы и дренаж вывожу без резких перегибов, оставляю запас на вибрацию и термическое расширение. Все патрубки подписываю, чтобы не путаться на пусконаладке.

• Проверяю уровень корпуса и уклон поддона.
• Фиксирую виброразвязку подвесов.
• Согласую выход дренажа и трасс с отделкой.

Лучше потратить 10 минут на идеальную разметку, чем потом переделывать потолок и люк.

Организация дренажа: уклоны, помпы, защита от протечек

Если дренаж самотёчный, держу уклон 10—20 мм на метр. Без «карманов» и обратных подъёмов. Диаметр труб беру 20—25 мм для одной точки, 32 мм — при объединении нескольких. В холодных зонах обязательно утепляю, на улице — делаю подогрев кабелем. Для канальных блоков с отрицательным давлением ставлю гидрозатвор не менее 50—70 мм по столбу воды.

• Помпа подбирается по напору с запасом 20—30% и реально измеренной длине трассы.
• Ставлю сетчатый фильтр и обратный клапан, чтобы не было обратного слива.
• Сигнал аварии от поплавка развожу на плату блока или систему защиты отделки.
• Под внутренним блоком размещаю аварийный поддон с датчиком протечки.

Любой горизонтальный участок длиннее 2—3 метров разбиваю ревизионной вставкой — легче промывать и искать засор.

Прокладка фреоновых трубопроводов: материалы и технология

Я использую холодильную бесшовную медь EN 12735-1 (или ASTM B280). Перед работой глушу концы, чтобы внутрь не летела пыль. Режу только роликовым труборезом, фаску снимаю калибратором. Гнуть стараюсь трубогибом, радиус — не меньше 3—4 диаметров, без «гармошек». Крепления ставлю через 1—1,5 м для малых диаметров и до 2 м — для крупных. На виброопасных участках добавляю резиновые прокладки.

Рефнет-коллекторы ставлю по стрелкам и строго в нужной ориентации. Тройники от сторонних производителей не применяю. Проходы через стены и перекрытия уплотняю огнестойкой манжетой, не допускаю касания медью острых кромок. После сборки продуваю систему сухим азотом. Никакой воды и моющих растворов внутрь труб — только сухая чистота.

• Все стыки изоляции клею и проклеиваю лентой, чтобы не было подсоса влаги.
• На вертикалях оставляю сервисные «окна» под контроль пайки и соединений.
• Маркирую контуры: жидкостная, газовая, направление потока, номер ветки.

Не храню трубу с открытыми торцами — потом ловим мусор в фильтрах и теряем компрессорное масло.

Пайка под азотом, развальцовка и моменты затяжки

Паяю только под продувкой азотом 2—5 л/мин, чтобы не образовывалась окалина. Для медь—медь подойдёт припой CuP с 2—5% Ag; для медь—латунь беру Ag15 с флюсом. Грею равномерно, не перегреваю фитинг. После пайки держу азот до остывания узла. При развальцовке использую калибратор и инструмент под 45°. Кромка гладкая, без трещин. Перед сборкой капаю каплю совместимого масла на вальцовку и резьбу, тяну динамометрическим ключом, удерживая вторым ключом ответную часть.

Точные значения всегда сверяю с инструкцией производителя — разные марки любят разный момент и геометрию вальцовки.

Тепло- и пароизоляция, антикоррозионная защита

На фреоновых трубах я всегда ставлю тепло- и пароизоляцию из вспененного каучука с закрытой ячейкой. Толщину подбираю так, чтобы не допустить конденсата: в тёплых помещениях беру от 13 мм, на улице и в холодных зонах — 19—25 мм. Все стыки проклеиваю фирменным клеем и лентой, швы закрываю, чтобы не было разрывов паробарьера. На улице защищаю изоляцию ПВХ-или алюминиевым кожухом от УФ и птиц. В местах хомутов ставлю подпятники, чтобы не смять изоляцию.

• Медь на пайках закрываю лаком и термоусадкой.
• Стальные участки грунтую по металлу и крашу эмалью.
• Разделяю медь и сталь диэлектрическими вставками, чтобы не ловить гальванопару.
• Дренаж утепляю в холодных зонах, иначе потеет и капает.

Если изоляцию пришлось разорвать на фитингах, восстанавливаю пароизоляцию мастикой и лентой. Экономия тут бьёт по надёжности, я это проходил.

Электропитание, заземление и линии управления

Наружные блоки питаю от отдельного щита с автоматами нужного номинала и УЗИП. Сечение кабеля считаю по току и падению напряжения, а не «на глаз». Заземление делаю по TN-S: отдельный PE, шины стягиваю, маркирую. Сопротивление контура — как в проекте, обычно добиваюсь не хуже 4—10 Ом. Фазировку и затяжку клемм проверяю динамометрической отвёрткой.

• Силовые и сигнальные кабели развожу по разным лоткам, пересекаю только под 90°.
• На вводе ставлю ограничители перенапряжений (тип 1/2), в щитах наружных блоков — тип 2.
• Для линий управления использую экранированную пару, экран сажаю на землю в одной точке.
• Адреса блоков и полярность шин строго по схеме производителя.

Перед пуском прозваниваю жилы, меряю изоляцию, проверяю перекос фаз и качество заземления. Это экономит часы на поиске «призрачных» ошибок.

Интеграция с BMS/диспетчеризацией

Я подключаю систему через штатный шлюз BACnet или Modbus. Согласовываю список точек заранее: статусы, аварии, температуры, уставки, энергопотребление. Решаем, кто главный — пульты или BMS. Адресацию, скорость порта, приоритеты команд фиксирую в протоколе.

Совет: заранее договориться о приоритете команд. Иначе BMS будет «перебивать» локальные пульты, и это бесит всех.

Тренды и архив аварий включаю сразу, чтобы видеть картину по нагрузкам и реакции автоматики.

Опрессовка, вакуумирование и проверка герметичности

После монтажа я продуваю контур азотом, убираю влагу и мусор. Дальше — опрессовка сухим азотом ступенями: сначала 1 МПа, потом 2,6 МПа, затем до рабочего для конкретного хладагента (для R410A обычно около 4,2 МПа). Держу давление не меньше 24 часов, фиксирую температуру и корректирую показания. Все швы прохожу мыльной эмульсией. Если есть сомнения — добавляю 5—10% гелия и ищу течеискателем.

• Вакуумирую до 500 микрон и ниже, контролирую по вакуумметру не на насосе, а на контуре.
• Выдержка под вакуумом не меньше 60 минут; рост не более 100—150 микрон за 30 минут.
• При высокой влажности делаю тройную эвакуацию с «продувкой» азотом.

Никогда не опрессовываю фреоном. Это опасно и запрещено производителями.

Результаты заношу в протокол: давление, время, температуру, номера манометров, серию вакуумметра. Так у меня всегда есть доказательство качества перед пуском.

Параметры испытаний и критерии приемки

Я проверяю контур пошагово. Сначала опрессовка азотом, потом вакуумирование и контроль герметичности. Все цифры беру из паспорта производителя систем кондиционирования, но держу в голове типовые диапазоны.

• Манометры стабильны, следов утечки нет.
• Акты испытаний заполнены, температуры и давление зафиксированы.
• Допуск к заправке выдан, подписи ответственных стоят.

На спорные падения давления всегда делаю температурную коррекцию. Без неё выводы часто ложные.

Заправка хладагентом и балансировка контура

Перед началом смотрю, какой хладагент указан в паспорте. Сверяю заводскую заправку наружного блока. Считаю дополнительный объём по длинам и диаметрам труб, включая распределительные коробки. Беру удельные значения из таблиц производителя, не из головы.

• Ставлю баллон на весы. Для смесевых хладагентов подаю только жидкую фазу.
• Заряжаю при остановленном компрессоре через жидкостную линию. Темп умеренный.
• В сервисном режиме даю системе стабилизироваться. Слежу за субохлаждением 3—7 K и перегревом 5—10 K.
• Проверяю ток компрессора, давление, температуру жидкостной линии и обратки.
• Запускаю цикл возврата масла и тест распределения по внутренним блокам.

Если показания «плавают», не догоняю весом. Сначала ищу причину: воздух, влага, неполностью открытые вентили, неверная конфигурация.

Балансировку считаю законченной, когда параметры в допусках производителя, внутренние блоки выходят на режим без перерегулирования, а автоматика не кидает ошибки по нехватке или избытку хладагента.

Пусконаладка и ввод в эксплуатацию VRF/VRV

Делаю чек-лист и иду по пунктам. Чем спокойнее и последовательнее, тем меньше сюрпризов.

• Питание и заземление. Напряжение в пределах допуска, нулевые и защитные проводники на месте.
• Прогрев картера компрессора. Даю системе отстояться и прогреться, обычно не менее 8 часов.
• Конфигурация. Проверяю состав системы, типы внутренних блоков, адреса, группы.
• Тестовые режимы. Последовательно охлаждение и нагрев, ступенчато включаю зоны.
• Контроль шумов и вибрации. Смотрю крепления, виброопоры, поток воздуха.
• Дренаж. Проверяю уклоны, работу помп, датчики протечки.
• Функции автоматики. Дефрост, возврат масла, перезапуски, аварийные сценарии.

На инверторное оборудование мегомметр не подаю на электронные цепи. Изоляцию проверяю по инструкции, иначе можно спалить плату.

После стабилизации записываю рабочие параметры, сохраняю логи контроллера, настраиваю расписания, блокировки и доступы. Обучаю персонал. Подписываю акты пусконаладки и ввода в эксплуатацию, прикладываю протоколы и финальные настройки.

Адресация, группирование и сценарии управления

Сначала навожу порядок на шине. Каждому внутреннему блоку даю свой адрес. Если адреса задаются DIP-переключателями, дубли не допускаю. Если программно — выгружаю топологию, сверяю фактическую схему с проектом.

• Группы формирую по зонам: офисы, переговорные, серверная, общие зоны.
• Для каждой группы задаю приоритеты, доступ пультов, ограничения по уставкам.
• Центральный контроллер связываю с BMS, настраиваю обмен и аварийные теги.

Если сеть связи длинная, выдерживаю рекомендуемую топологию и экранирование. Это лечит «пропадания» блоков и странные ошибки.

Контроль качества и документация по результатам монтажа

Я закрываю монтаж только после полной проверки. Прохожу все узлы по чек-листу и фиксирую в фото и протоколах. Смотрю на геометрию трасс, моменты затяжки, качество пайки под азотом, целостность теплоизоляции. Проверяю дренаж, уклоны и работу помп. Маркирую контуры, коробки и внутренние блоки. Пробегаюсь по электрике: сечение, клеммы, заземление, полярность шин управления. Сверяю адресацию, группировку и сценарии.

• Опрессовка, вакуум, тест на рост давления — в протоколах.
• Шум, вибрация, нагрев кабелей — в журналах замеров.
• Фото скрытых узлов — в исполнительной папке.
• Несоответствия — в перечне доработок с датами.

Не подписываю акты без протоколов испытаний и фото узлов. Это спасает от споров.

В конце делаю сводный отчёт: что смонтировано, результаты тестов, замечания и сроки их снятия. Передаю заказчику комплект в бумаге и в электронном виде.

KPI монтажа и функциональные проверки

Я измеряю не «на глаз», а по цифрам. Так понятно, где подтянуть.

• Функциональные проверки: запуск по зонам, оттайка, аварийные коды, управление по BMS.
• Контроль токов компрессоров и вентиляторов, баланс контуров, расход по дренажу.

Все значения заношу в ведомость. Если что-то выбивается, фиксирую причину и план корректировки.

Типичные ошибки при монтаже VRF/VRV и как их избежать

Ошибки чаще всего повторяются. Я держу их списком и проверяю каждый пункт.

• Я всегда делаю «сухую» сборку на столе, а потом переношу логику на объект.
• Все клеммы протягиваю динамометрической отверткой и отмечаю краской.
• Перед заправкой прогоняю чек-лист с напарником. Вдвоём ошибки ловятся быстрее.

Лучше потратить час на подготовку, чем день на переделку и спор с заказчиком.

Охрана труда и экологическая безопасность

Я начинаю с оценки рисков на площадке. Проверяю эвакуационные выходы, огнетушители, освещенность и проветривание. Проводим целевой инструктаж и фиксируем допуски. Для работ на высоте и для огневых оформляю наряд-допуск. СИЗ у всех: каска, очки, перчатки, респиратор, привязь. Инструмент проверен, кабели целые, зона ограждена.

• LOTO перед любыми подключениями и настройкой электрооборудования.
• Пайка только под азотом, рядом коврики и экран от искр.
• Баллоны и хладагенты храним вертикально, фиксируем, вдали от тепла.
• Леса, стремянки, люльки проверяю ежедневно, страховка обязательна.

Экологию держу под контролем. Хладагент не стравливаю в атмосферу. Откачиваю на станцию рекуперации и маркирую тару возврата. Изоляцию, металл и картон сдаю раздельно. Ветошь и масло убираю в герметичную тару и передаю как опасные отходы. Шумные и пыльные этапы виношу на согласованное время.

Чистая зона — безопасная зона. Убрал, оградил, проветрил — потом работа.

Координация с отделкой и другими инженерными системами

На объекте всё держится на согласовании. Я сверяю высоты потолков, отметки трасс и места блоков с вентиляцией, пожаркой, сантехникой и электрикой. Закладываю сервисные зоны, делаю люки доступа. Без доступа не будет обслуживания, значит потом переделки. Лучше стыкуемся на чертежах и макетах, чем спорим на площадке.

• Разметку осей и привязок фиксирую вместе с отделкой и вентиляцией.
• Грязные процессы закрываем до монтажа внутренних блоков и дренажа.
• После опрессовки и утепления допускаю закрытие потолков.
• Огневые работы согласую с пожарной службой и охраной труда.

Один нестык по высоте — неделя задержки. Три согласования на бумаге экономят месяц.

Сроки, состав бригады и график производства работ

Сроки считаю от доступности фронта и поставок. Проект готов — разбиваю работы на простые этапы. Держу ритм и не сдвигаю критические точки.

• Прораб/мастер — 1.
• Монтажники труб — 2—3.
• Электрик — 1.
• Автоматчик — по вызову.
• Такелажники — 2—3 на дни установки наружных блоков.
• Пусконаладчик — 1—2.

На график влияют доступ к зонам, работа лифтов и крана, погодные окна, согласования огневых, поставки. Закладываю резерв 10—15% на форс-мажор.

Лучше день на подготовку, чем неделя на исправления. Проверяю, затем монтирую.

Стоимость монтажных работ VRF/VRV: факторы ценообразования

Счёт за монтаж я никогда не беру с потолка. Разбиваю цену по факторам и сразу видно, где растёт смета, а где можно сэкономить без потерь качества. Ниже мой короткий ориентир.

Смету считаю прозрачно: материалы, труд, механизмы, накладные, риски. Обсуждаю каждую строку. Так честнее и быстрее.

Чек-лист приемки работ заказчиком

Когда принимаю работы, иду по списку. Так ничего не ускользает.

• Исполнительные схемы трасс с фактическими длинами и диаметрами.
• Акты скрытых работ с фото узлов прохода и изоляции.
• Протоколы опрессовки с давлением и временем выдержки, отчёт по вакуумированию с конечным давлением и удержанием.
• Измерение изоляции кабелей и проверка контура заземления.
• Маркировка труб, кабелей, внутренних и наружных блоков. Стрелки потока.
• Дренаж: уклон, тест проливом, работа помп, датчики протечки.
• Герметичность: проверка электронным течеискателем каждого соединения.
• Шум и вибрация по месту. Замеры в дБА у рабочих мест.
• Автоматика: адресация, группирование, сценарии, связь с диспетчеризацией, логи событий.
• Пусконаладка: температуры, перегрев и переохлаждение, токи компрессоров, баланс хладагента.
• Комплектность: паспорта, гарантии, ЗИП, пульты, резервная копия настроек.
• Чистота и доступ: убраны отходы, доступ к сервисным зонам открыт.

Не подписываю финальный акт, пока не вижу исполнительную документацию, протоколы испытаний и фотофиксацию скрытых работ.

Кейс: поэтапный монтаж VRF/VRV на объекте среднего масштаба

Объект деловой. Площадь 3200 м². Три наружных модуля суммарно 180 кВт. Внутренних блоков 38 штук. Фреоновая сеть около 520 метров. Расскажу, как шёл монтаж по шагам.

1. Предмонтаж. Обход, уточнение трасс, фиксация отметок, согласование узлов прохода.
2. Логистика. Поставка меди, изоляции, рефнетов, кабеля. Организация хранения и резки.
3. Крепления. Закладные, подвесы, виброопоры, подготовка рам под наружные блоки.
4. Наружные блоки. Монтаж на рамы, виброразвязка, шумоизоляция площадки.
5. Трассы и рефнеты. Пайка под азотом, продувка, маркировка, изоляция швов.
6. Внутренние блоки. Размещение по осям, обвязка, дренаж, тест проливом.
7. Электрика и управление. Питание, шины, интеграция с BMS, проверка адресации.
8. Испытания. Опрессовка 40 бар азотом, вакуум до 300 микрон, выдержка.
9. Пусконаладка. Баланс хладагента по весу, настройка режимов, журнал измерений.
10. Сдача. Обучение персонала, полный пакет исполнительной документации.

Итог меня порадовал. Срок 7,5 недели вместо плановых 8. Утечек нет. Перегрев 6—8 К по выборке. Шум в open space не выше 42 дБА. Температура держится 22±1 °C. Трудозатраты 1320 человеко-часов. Заказчик получил понятную смету, чек-лист и фото каждого скрытого узла. Так работать спокойнее всем.

Ограничения по времени и работа в действующем здании

Работаю в действующем здании аккуратно. Люди рядом, график жёсткий. Шум ограничиваем. Резку и сверление переношу на вечер и ночь. Днём делаю тихие этапы: раскладку, маркировку, настройку. Пыль и запахи держу под контролем. Доставки только по окнам. Лифты не блокирую.

• Предупреждаю арендаторов и охрану за сутки.
• Пылезащита и шумопоглотители на каждой зоне.
• Маршруты переноса согласованы. Лифты по заявке.
• Доставка «точно вовремя». Склад на колёсах.
• Наряды-допуски и пожарный пост на горячие работы.
• Уборка каждый час. Вывоз мусора в конце смены.

Принцип простой: не мешаем работе — работаем, когда другим удобно.

Итоги проекта: метрики и уроки

Финиш подвёл без шума. Смотрю на цифры и делаю выводы.

• Сроки: +1 день к плану из‑за окон тишины.
• Бюджет: +1,6% к смете, в пределах резерва.
• Жалобы арендаторов: 0.
• Простой площадей: 3,5 часа суммарно.
• Вакуум: 280—320 мкм за 80—95 минут.
• Утечки: 0 по итогам 48‑часовой выдержки.
• Замечания технадзора: 4, закрыты за 1 день.

Что взял на заметку.

• Ранняя координация с эксплуатацией и охраной. Решает половину рисков.
• Шаблон окон тишины по зонам. Экономит согласования.
• Префаб узлов вне здания. Меньше шума и мусора.
• Резерв расходников 5%. Спасает при форс‑мажорах.
• Цифровые чек‑листы и фотофиксация в общий чат. Контроль на каждом шаге.
