Особенности укладки гибких теплотрасс меня интересуют давно. Я работаю с такими трассами и делюсь опытом. Расскажу просто и по делу, без заумных слов.

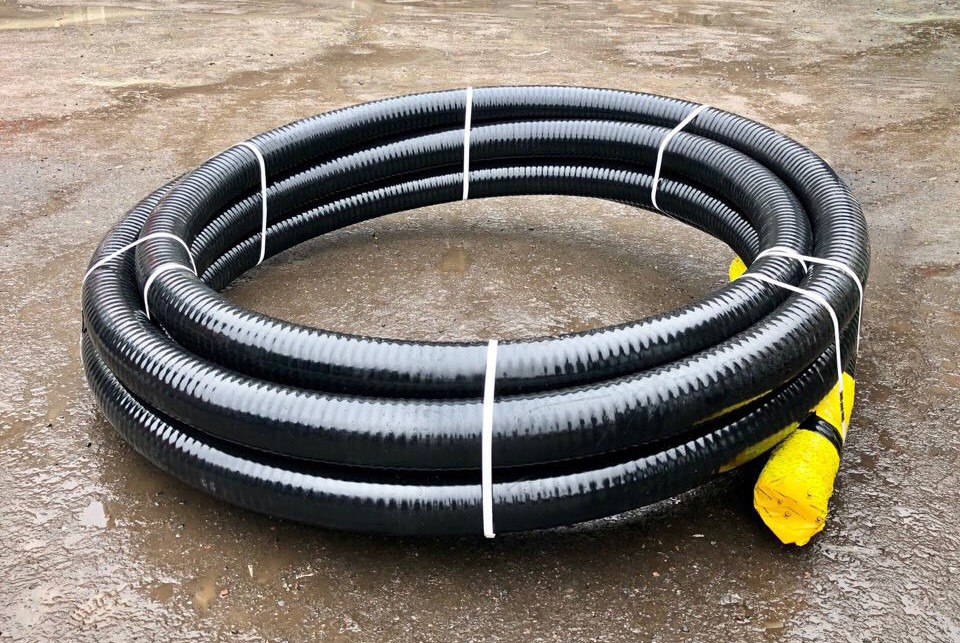

Особенности укладки гибких теплотрасс

Я начну с главного. Гибкие трассы не ведут себя как жесткие стальные трубы. Они гнутся, растягиваются и требуют другого подхода. Первый момент — план трассы. Нельзя просто проложить линию и забыть. Нужно учесть рельеф, точки доступа, существующие коммуникации и возможные нагрузки на грунт. Второй момент — температурные изменения. Труба расширяется и сужается. Это надо компенсировать вычислением длин, устройством компенсационных участков и правильными опорами.

Третий момент — особенности монтажа. Гибкий материал позволяет прокладывать длинные участки без сварки. Это экономит время. Но стыки все равно нужны. Их делают с особой тщательностью. Я всегда проверяю герметичность и прочность соединений до засыпки. Четвертый момент — защита трассы. Механические повреждения чаще всего происходят при укладке и при внешних работах. Нужна оболочка и контрольная маркировка на поверхности.

При укладке гибких трасс важно думать наперед. Ошибки на этапе монтажа дорого обходятся в эксплуатации.

Короткий список ключевых факторов, которые я всегда проверяю перед началом работ:

• проектная трасса и доступ;
• условия грунта и уровень грунтовых вод;
• температурный режим среды и рабочее давление;
• места перепадов и необходимость компенсаторов;
• план тестирования и пусконаладочных работ.

Укладка гибких теплотрасс требует внимательности. Я подхожу к ней как к небольшой системе. Каждая деталь важна.

Выбор материалов для гибких теплотрасс

Выбор материалов решает многое. Я сначала смотрю на рабочие параметры сети. Температура, давление, агрессивность среды и механические нагрузки определяют выбор. Для гибких трасс основное внимание уделяю материалу трубы, термоизоляции и наружной оболочке. Труба должна быть гибкой, но сохранять форму при нагреве. Она должна выдерживать циклы нагрева и охлаждения без потери прочности.

Есть еще совместимость материалов с фитингами и методами соединения. Я предпочитаю решения, где есть проверенные системы сварки или механических фитингов. Это снижает риск утечек. При оценке стоимости я учитываю не только цену самих труб, но и стоимость монтажа и обслуживания. Часто более дорогой материал экономичнее в долгосрочной перспективе.

Список критериев выбора, которым я следую:

• рабочая температура и давление;
• устойчивость к кислородопроникновению и коррозии;
• совместимость с изоляцией и оболочкой;
• возможность надежного соединения на месте;
• срок службы и отзывы по эксплуатации.

При выборе материалов советую тестировать образцы в условиях, близких к реальным. Сравнивать поведение при изгибе, нагреве и давлении. Я всегда оставляю запас материалов и крепежа. Так проще решать непредвиденные ситуации на объекте.

Сравнение материалов: PE-X, PERT, сшитый полиэтилен и сталь

Я часто думаю о том, какой материал выбрать для гибкой теплотрассы. Выбор зависит от условий, бюджета и требований к сроку службы. Перечислю основные варианты и сразу скажу, где каждый из них сильнее или слабее.

PE-X и сшитый полиэтилен иногда путают. Я объясню: PE-X — это термин для полиэтилена с поперечной связью. Сшитый полиэтилен — общий термин. PE-X бывает разного типа сшивки. PERT — это модифицированный полиэтилен с улучшенной термостойкостью. Его проще гнуть на холоде. Все пластиковые варианты коррозии не боятся. Это большой плюс для подземных трасс.

Если нужна простая гибкая трасса для квартала с температурой до 100°C, я обычно смотрю на PE-X или PERT. Для высоких температур и больших давлений выбираю сталь.

Сталь выигрывает по прочности и температурному диапазону. Но её надо защищать от коррозии. Монтаж стальной трассы дороже. Пластик легче и быстрее монтируется. Но учитывайте термическое расширение и совместимость фитингов. Для комбинированных решений используют стыковые переходы с переходными муфтами и усиленную изоляцию в стыках.

Типы теплоизоляции: пенополиуретан, минераловатная оболочка, альтернативы

Теплоизоляция — важнее, чем кажется с первого взгляда. Я выбираю из практики. Пенополиуретан (ППУ) — самый распространённый выбор для гибких теплотрасс. Он лёгкий. Хорошо заполняет пространство между трубой и оболочкой. Теплопроводность у него низкая. Это экономит на потере тепла и снижает диаметр трассы.

• Пенополиуретан: низкая теплопроводность, монолитная оболочка, высокая адгезия к трубе. Минус — чувствителен к влаге при повреждении защитной оболочки.
• Минераловатная оболочка: огнестойкая, устойчива к высоким температурам. Минус — боится влаги, требует пароизоляции и усиленной внешней защиты.
• Альтернативы: пеностекло, аэрогель, вакуумные панели. Они дают меньшую теплопроводность. Но дороже и сложнее в монтаже.

Важный момент. Внешняя защитная оболочка должна быть целой и герметичной. Я всегда проверяю её целостность перед засыпкой траншеи. Пенополиуретан уязвим при проколах. Минеральная вата — уязвима к воде. Аэрогель хорош, но дорого. Для городских районов часто выбирают ППУ с HDPE-оболочкой. Для мостов и переходов учитывают огнестойкость и механическую защиту.

Проектирование трассы и инженерные расчёты

Проектирование — это не только чертежи. Я начинаю с маршрута. Смотрю карты коммуникаций, рельеф, существующие сети и доступ для техники. Потом учитываю условия прокладки. Это помогает выбрать метод укладки и материалы. На этой стадии важно учесть безопасность и доступность для ремонта.

Дальше идут расчёты тепловых потерь. Я рассчитываю линейные потери тепла по формуле, которая учитывает температуру теплоносителя, температуру грунта, толщину и теплопроводность изоляции. По этим данным выбираю мощность и расход теплоносителя. Это влияет на диаметр трубы и насосное оборудование.

Выбор диаметра делаю по гидравлическим потерям и допустимой скорости. Я не гонюсь за минимальным диаметром. Слишком большая скорость увеличит потери и шум. Слишком малая — потребует большие диаметры и неудобства при ремонте. Обычно скорость теплоносителя держу в пределах 0.6—1.5 м/с, если проект городской.

Нельзя забывать про температурное расширение. Пластиковые трубы удлиняются сильнее, чем стальные. Я закладываю компенсаторы или петли. При длинных участках применяю серьёзные усадки и анкеровку. Для гибких теплотрасс важно планировать точки фиксации и свободные зонты изгиба.

Всегда закладываю запас по потерям и возможность гидравлической перебалансировки. Лучше чуть больше изоляции, чем потом переделывать трассу.

Проект включает выбор места соединений и переходов на стальные участки. Я рассчитываю испытательное давление и порядок опрессовки. В спецификации указываю метод сварки и герметизации. В дизайн документах прописываю требования к грунту, обратной засыпке и защите от коррозии. Это экономит время на этапе монтажа и снижает риск ошибок.

В конце делаю проверочный расчёт себестоимости и экономичности. Сравниваю варианты по капитальным и эксплуатационным затратам. Это помогает заказчику выбрать оптимальное решение по цене и сроку службы. Я всегда оставляю в проекте раздел с рекомендациями по мониторингу и обслуживанию. То же важнее, чем кажется на стадии проектирования.

Как выбрать диаметр и расчет потерь тепла

Я всегда начинаю выбор диаметра с простого вопроса: какую тепловую нагрузку надо передать и на каком перепаде температур. Это главное. Беру расчетную мощность Q в киловаттах. Выбираю допустимый температурный напор ΔT, обычно 200°C для сетей отопления или 300°C для ГВС. Считаю массовый расход по формуле: m = Q / (c * ΔT), где c 418000 Дж/(кг·°C) для воды. Объёмный расход V = m / ρ, где ρ 400000 кг/м3 примерно равно 1000.

Дальше смотрю на скорость потока. Для гибких труб оптимальная скорость обычно 0.6.0 м/с для магистралей и до 2 м/с для ответвлений. Меньше скорость снижает гидравлические потери. Больше скорость экономит по диаметру, но растут потери и шум. Подбираю диаметр так, чтобы скорость была в удобном диапазоне и потери давления по длине не превышали проектные лимиты.

После подбора диаметра проверяю потери давления. Считаю потери на трение по формуле Дарси-Вейсбаха или беру эмпирические коэффициенты из справочников для PE-X и PERT. Учитываю местные сопротивления: фитинги, изгибы, вентили. Складываю все и смотрю, соответствует ли насосная часть схемы.

Совет: лучше выбрать чуть больший диаметр, чем экономить на потере давления. Это снижает шум и увеличит срок службы системы.

Методы прокладки: открытый способ, ГНБ и альтернативы

Я часто сталкиваюсь с вопросом, как лучше проложить трассу. Выбор зависит от грунта, продольной протяженности и ограничений на восстановление поверхности. Открытый способ прост. Рыть траншею, уложить секции, засыпать. Подходит в полях и новых застройках. Быстро и дешево по материалам. Минус: большой объём земляных работ и восстановление покрытия в городе.

ГНБ или горизонтально-направленное бурение отлично подходит для под дорогами, реками и в плотной застройке. Для гибких труб это часто оптимально. Процесс: пилотное бурение, увеличение канала и протягивание теплотрассы назад. Меньше нарушений поверхности. Можно протянуть сборную конструкцию с изоляцией и оболочкой. Ограничения по длине и диаметру зависят от техники и грунта.

• Открытый способ: дешевле на простых участках. Требует много работ по восстановлению.
• ГНБ: минимальные повреждения поверхности. Требует спецтехники и опытной бригады.
• Микротоннелирование: для крупных переходов и подземных коммуникаций с высокими требованиями к точности.
• Траншейный ротор/коллектор: для узких коридоров, где нужно сохранить покрытие частично.

При выборе учитываю геологию. Песок, плывун и глина по-разному ведут себя при бурении. Смотрю на наличие коммуникаций и водные объекты. Согласую способы с заказчиком и коммунальными службами. Планирую точки ввода, места стыков и контрольные участки для опрессовки.

Важно: получение разрешений и согласование трассы часто занимает больше времени, чем сами земляные работы. Учитывайте это в графике проекта.

Особенности укладки гибких теплотрасс с применением ГНБ

Я много работал с гибкими трассами и ГНБ. Скажу просто. ГНБ хорош для обхода препятствий. Он позволяет проложить трубу под дорогой, рекой или зданием без больших разрывов грунта. Гибкая труба ведет себя иначе, чем стальная. Она слабее терпит резкие перегибы и резкие нагрузки. Надо следить за радиусом изгиба при протяжке. Фото и схемы заменяют мне объяснения на месте.

Ключевые этапы ГНБ понятны. Сначала пилотное бурение. Потом расширение ствола. В конце протягивают продуктовую трубу. На каждом этапе есть свои риски для теплотрасс. Пилотное бурение должно держать трассу по проекту. Резкое отклонение ведёт к дополнительному трению при протягивании. При расширении важно не перегреть оболочку и не нарушить изоляцию.

Важно правильно готовить трубу к протяжке. Я всегда фиксирую защитные концы. Применяю капсулы или переходники для распределения нагрузки. Использую смазку по допускам производителя. Контролирую скорость вытягивания. Если чувствую рост силы, сразу останавливаю процесс и проверяю. Так меньше шансов повредить трассу.

ГНБ — это не только техника, это контроль параметров на каждом метре трассы.

Технология монтажа и соединений: сварка, фитинги и герметизация

Я считаю, что монтаж гибкой теплотрассы начинается с выбора правильного способа соединения. Сварка полиэтиленовых труб даёт монолитное соединение. Фитинги удобны при ремонтах и при привязке к узлам. Каждое соединение должно пройти испытание на прочность и герметичность. Я проверяю сварочные швы визуально и ультразвуком, если есть доступ. Важно соблюдать режимы нагрева и давление при сварке.

При монтаже помню о последовательности работ. Сначала подготавливаю концы труб. Снимаю загрязнения и проверяю профиль поверхности. Затем выполняю подгонку и центровку. После этого делаю сварку или устанавливаю фитинг. Завершаю герметизацией и защитной оболочкой. Этот порядок экономит время и снижает брак.

• Типы соединений: электросварка, стыковая сварка, компрессионные и резьбовые фитинги.
• Инструменты: сварочные аппараты, центраторы, смазочные материалы, приборы для контроля.
• Контроль качества: визуальный осмотр, неразрушающий контроль, гидроиспытание.

Герметизация особенно важна для участков под землёй и при переходах. Я использую многослойную систему. Сначала уплотнитель на стык. Потом клеевая лента или мастика. Сверху защитный кожух или манжета. Для коррозионно-активных почв добавляю дополнительную антикоррозионную обмотку. В местах прохода через трубы или муфты ставлю компенсаторы движения.

Гидроиспытание — обязательный этап. Давление и время выбираю по нормативам и по условиям проекта. Я фиксирую результаты протокольно. После успешного испытания готовлю трассу к изоляции и окончательной защите. На финальном этапе делаю маркировку и привожу документацию в порядок. Это помогает в будущем при обслуживании и ремонте.

Теплоизоляция, наружная оболочка и защита трассы

Я часто говорю, что хорошая теплоизоляция — это половина успеха гибкой теплотрассы. От качества изоляции зависит потери тепла, устойчивость к механическим воздействиям и срок службы всей системы. Выбираю материал, опираясь на условия трассы и бюджет. Важно учесть теплопроводность, прочность оболочки и защиту от влаги и грызунов.

Ниже простая таблица, где я сравнил часто используемые решения. Она помогает быстро сориентироваться.

Защитная наружная оболочка должна быть прочной и долговечной. Обычно это полиэтиленовая или металлическая труба-оболочка. Металл защищает от механики и грызунов. Полиэтилен легче и коррозионно стоек. Важно предусмотреть антиконденсатные слои и дренаж там, где возможна влага.

В моём опыте самая частая ошибка — недооценивать защиту от механических повреждений. После ремонта дороги система получает микротравмы, которые со временем приводят к большим проблемам.

Советы по защите трассы: проверяйте целостность оболочки после укладки, используйте дополнительные металлические ленты в местах пересечений, применяйте антикоррозионные покрытия и барьеры от грызунов. Не экономьте на слотах для контроля и возможной замены секций. Это спасает время и деньги в будущем.

Укладка в сложных условиях: дороги, водные переходы и урбанизация

Укладка в сложных условиях всегда требует планирования. Я разбиваю задачу на этапы. Сначала изучаю трассу. Потом выбираю метод прокладки. Каждый участок оцениваю отдельно.

При переходе под дорогами чаще применяю горизонтально-направленное бурение (ГНБ). Это сокращает время работ и снижает влияние на движение. Там, где ГНБ невозможен, использую усиленные защитные оболочки или железобетонные лотки. В местах с высокой нагрузкой требуются дополнительные пласты жесткой защиты.

Для водных переходов у меня есть проверенная схема. Сначала определяю глубину и гидродинамику. Потом выбираю способ: ГНБ под дном, прокладка в трубопроводе моста или настил на свайном основании. На водных переходах главное — исключить натяжение и обеспечить компенсацию температурного расширения.

Вот краткий список требований для урбанистических участков:

• Минимальное вмешательство в дорожное полотно.
• Согласование с муниципальными службами и проектными институтами.
• Защита от вибраций и динамических нагрузок транспорта.
• Организация доступа для обслуживания без разрушения поверхности.

Часто сталкиваюсь с подземной инфраструктурой. Там нужен детальный геоинженерный паспорт. Я отмечаю кабели, канализации и газопроводы. Держу запас длины и гибкие компенсаторы. Это спасает при неточностях геодезии.

Лучше потратить время на согласования и анализ грунта, чем потом копать заново.

Мои практические советы: делите трассу на уязвимые участки, делайте дополнительные точки контроля, применяйте усиленные оболочки на пересечениях с интенсивным движением и учитывайте температурные деформации. Так риск аварий снижается существенно.

Испытания, пусконаладка и ввод в эксплуатацию

Я всегда отношусь к пусконаладке серьёзно. Здесь решается, будет ли трасса работать без сюрпризов. Пошагово проверяю целостность, герметичность и работу приборов. Начинаю с визуального осмотра швов и соединений. Если вижу что-то подозрительное, останавливаю процесс и разбираю узел.

Далее делаю гидравлические испытания. Заполняю систему водой. Поднимаю давление по проекту. Наблюдаю за падением давления и возможными подтёками. Все утечки фиксирую в акте и устраняю. После этого провожу тепловые испытания при рабочей температуре. Проверяю температурный профиль по трассе. Контролирую работу циркуляции и балансировку.

Перед вводом в эксплуатацию очищаю систему от загрязнений. Промываю и ставлю ингибиторы, если это предусмотрено. Убираю воздух из стояков и отводов. Составляю полный комплект протоколов и актов. Не подпишу ввод без полного пакета документов и испытаний.

Ни одну трассу не пускаю без протокола испытаний и акта приёмки.

Наконец, провожу обучающий инструктаж для обслуживающего персонала. Объясняю порядок действий при аварии. Передаю эксплуатационную документацию. Только после этого считаю трассу введённой в работу.

Эксплуатация, мониторинг и обслуживание гибких теплотрасс

Я предпочитаю систему простого и чёткого мониторинга. Поставил датчики давления, температуры и потока в ключевых точках. Данные ведутся в журнал и в систему удалённого мониторинга. Это экономит время и снижает риск пропуска тревоги.

Плановые осмотры провожу по расписанию. Ежедневно смотрят приборы и логи. Еженедельно делаю визуальный обход участков с доступом. Ежемесячно проверяю целостность оболочки и состояние теплоизоляции. Раз в год останавливаю участок для детального осмотра и ремонта.

Если появляется утечка, действую по плану. Отключаю участок. Снижаю давление. Локализую место. Выполняю ремонт по регламенту. После ремонта провожу повторные испытания. Документирую все операции.

• Сохраняю запасные фитинги и манжеты.
• Поддерживаю связь с подрядчиком для сложных ремонтов.
• Использую тепловизор для поиска скрытых дефектов.

Веду журнал событий и протоколы обслуживания. Анализирую данные и ищу закономерности. Если вижу тренд на увеличение потерь или колебания давления, принимаю меры заранее. Так предотвращаю крупные поломки и дорогостоящие простои.

Расчёт стоимости проекта и экономическая эффективность

Я начинаю расчёт с простого списка затрат. Считаю материалы, земляные работы, монтаж, соединения, испытания, логистику и проектирование. Каждый пункт дроблю на подстатьи. Так видно, где можно сократить расходы без потери качества.

Часто доли затрат выглядят примерно так:

Для оценки экономической эффективности я смотрю на две вещи. Первая — стоимость владения (LCC). В неё входят капиталовложения, расходы на обслуживание и потери тепла. Вторая — срок окупаемости. Простая формула: окупаемость = инвестиции / годовой экономии. Годовую экономию считаю через снижение теплопотерь и меньшие расходы на эксплуатацию по сравнению с альтернативой.

Лучше вложиться в хорошую изоляцию один раз, чем платить за потери тепла каждый год.

Ниже примерный расчёт для 1 км трассы (для понимания, не как коммерческое предложение):

Советую при расчёте учитывать сценарию обслуживания. Если трасса легко ремонтируется модульно, затраты на эксплуатацию снижаются. Планируйте резерв и запасные материалы. Это экономит деньги при внеплановых ремонтах.

Нормативы, стандарты и требования к качеству

Я проверяю нормативы до покупки материалов. На рынке много хороших решений. Но без документов никаких решений не принимаю. Нужно смотреть соответствие ГОСТ и СП. Также учитываю местные проекты и технические регламенты заказчика.

Что проверяю в первую очередь:

• Сертификаты соответствия и протоколы испытаний на трубы и изоляцию.
• Проектная документация, согласованная с заказчиком и надзорными органами.
• Требования по гидравлическим и тепловым испытаниям.
• Нормы по охране труда и экологическим ограничениям на месте работ.

Важно понимать стандарты по испытаниям. Обычно требуется гидростатическое испытание и проверка герметичности оболочки. Проводят замеры теплопотерь и проверку качества сварных/муфтовых соединений. Документы с результатами — часть приёмки.

Без протоколов испытаний принимать трассу рискованно.

Ниже таблица с типичными документами, которые должны быть на объекте:

Критерии выбора подрядчика и чек-лист приёмки работ

Я выбираю подрядчика по трём главным критериям: опыт, техника и ответственность. Опыт показывает, что не все умеют работать с гибкими трассами. Наличие профильного оборудования и подготовленного персонала снижает риски. Ответственность означает гарантии и страховку.

Список того, что я уточняю при выборе подрядчика:

• Портфолио похожих объектов и контакты заказчиков для отзывов.
• Наличие специализированного оборудования (установки для сварки, ГНБ, испытательное оборудование).
• Лицензии, сертификация и страховка ответственности.
• Понятные сроки и гарантийные обязательства.
• Прозрачная смета с разбивкой по этапам.

Чек-лист приёмки работ, которым я пользуюсь на объекте:

На приёмке не тороплюсь. Проверяю документы и смотрю на качество работ. Если что-то не в порядке, фиксирую замечания в Акте несоответствий. Исправления вношу до подписания приёмного акта. Это защищает и меня, и заказчика.

Типичные ошибки при укладке и способы их предотвращения

Я часто видел одни и те же ошибки на объектах. Они выглядят по-разному, но причина одна. Неправильное планирование и небрежность на стройке. Разберу самые частые промахи и подскажу, как их избежать.

Ошибка: неправильный выбор материала и сечения трубы. Последствие — завышенные потери тепла и лишние расходы. Как избежать: заранее делаю теплотехнический расчёт. Сравниваю материалы по теплопроводности и прочности. Выбираю оптимальное сечение, опираясь на реальные теплопотери.

Ошибка: плохая герметизация и некачественные соединения. Последствие — протечки и большие простои. Как избежать: использую проверенные методы сварки и сертифицированные фитинги. Тестирую соединения гидравлически перед засыпкой.

Ошибка: срыв технологических уклонов и нарушение трассировки. Последствие — застой и воздушные карманы. Как избежать: соблюдаю проектные уклоны и контролирую геометрию при прокладке. Ставлю метки и проверяю уровень часто.

Ниже простой чек-лист, что я делаю всегда перед засыпкой:

• Гидропресс тест всех секций.
• Проверка геометрии и уклона.
• Визуальный контроль изоляции и оболочки.
• Документы по материалам и сертификаты на месте.

Лучше потратить время на проверки. Исправлять ошибки потом будет дорого и долго.

Практические примеры и кейсы: варианты трасс и принятые решения

Расскажу три реальных примера. Они простые и поучительные. Каждый случай я разбираю коротко. Вы увидите, какие решения сработали.

Кейс 1. Городской переход под дорогой методом ГНБ. Задача — не перекрывать движение. Выбрали трубу PE-X с полиуретановой изоляцией. Делали предварительное бурение и проверку грунта. Результат: нулевые повреждения дорожного покрытия и минимальные сроки работ.

• Особенности: тщательный геотехнический отчёт.
• Решение: усиленная наружная оболочка на выходах.

Кейс 2. Переход через реку. Здесь применили прокладку по мостовым конструкциям и комбинированные опоры. Использовали стальные секции в местах опор и гибкие полиэтиленовые участки между ними. Получилось снизить напряжения при температурных деформациях.

• Особенности: расчёт деформаций и компенсация термусадкой.
• Решение: монтаж скользящих опор и контроль температурных швов.

Кейс 3. Укладка в морозных грунтах. Проблема — промерзание и смещение грунта. Решил увеличить толщину изоляции и поднять трассу на щебёночную подушку с геотекстилем. После этого теплопотери снизились, а просадки исчезли.

Каждый объект уникален. Я всегда подстраиваю решения под конкретные условия и бюджет.

В конце даю короткий совет. Перед стартом проекта соберите данные по грунту, климату и трафику. Это экономит деньги и нервы. Я так делаю всегда и результат лучше.

Часто задаваемые вопросы по особенностям укладки гибких теплотрасс

Меня часто спрашивают про самые живые моменты при укладке гибких теплотрасс. Я отвечаю просто и по делу. Ниже — набор реальных вопросов и коротких, понятных ответов. Если нужно, можно использовать это как чек-лист на объекте.

Частые дополнительные вопросы и мои короткие ответы:

• Что делать при перепадах рельефа? — Использовать компенсационные петли и анкеровку.
• Как соединять трубы? — Предпочитаю сварку или проверенные фитинги с контролем качества.
• Нужна ли защита от коррозии? — Для металлических вставок обязательно.

Совет: перед началом работ прогоняю план и ключевые точки на бумаге. Это экономит время и деньги на объекте.

Если хотите, могу расширить любой ответ. Напишите, какой вопрос вас волнует сильнее, и я подробно разберу его шаг за шагом.
