Монтаж гибких трубопроводов с экономией: как сократить затраты и соблюсти нормативы

Монтаж гибких трубопроводов я вижу как набор простых, понятных действий. Главное — не спешить и продумать этапы. От этого зависят время, качество и бюджет.

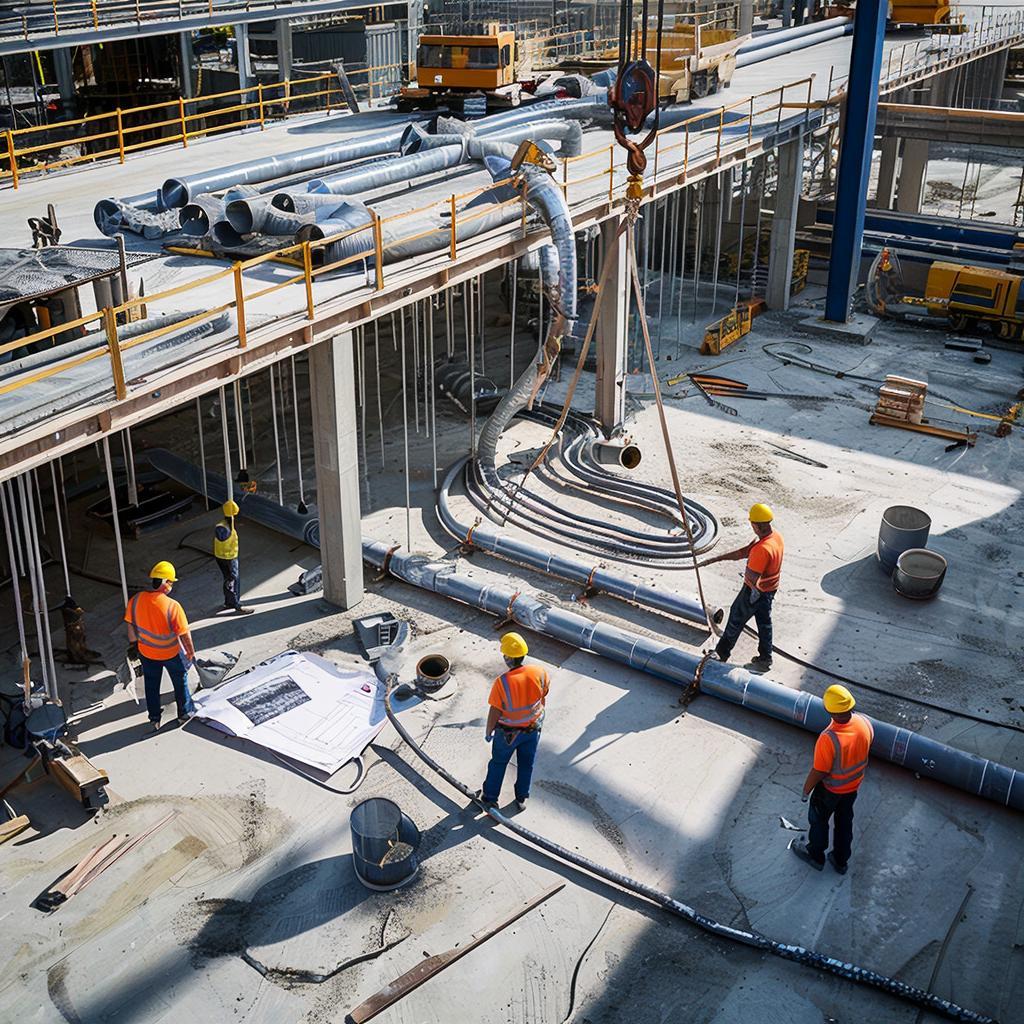

Монтаж гибких трубопроводов

Я начинаю с осмотра места и проверки материалов. Сначала смотрю, подходят ли гильзы, фитинги и сам рукав по диаметру и давлению. Дальше отмечаю трассу, чтобы не ломать лишних стен и не ставить узлы в труднодоступных местах. Во время работы держу инструменты под рукой. Это экономит время и снижает риск ошибок.

Ниже привожу мой стандартный набор и его назначение. Это помогает не забыть ничего важного.

Не тяните шланг в натяг. Лучше добавить небольшой компенсатор, чем потом перевыгибать фитинг.

• Собираю узлы в удобном месте, а потом монтирую их на трассе.
• Проверяю уплотнения при каждом соединении.
• Делаю пробное опрессовывание до окончательной изоляции.

Стратегия экономии при проектировании трассы

Я проектирую трассу так, чтобы сократить материалы и ускорить монтаж. Экономия начинается на этапе схемы. Чем короче и ровнее трасса, тем меньше фитингов и опор. Но нельзя забывать про доступ для обслуживания. Я всегда держу баланс между экономией и будущим сервисом.

Несколько приёмов, которые применяю регулярно:

• Выбираю прямые маршруты вдоль несущих элементов здания, чтобы не делать лишние крепления.
• Группирую параллельные линии. Это экономит на хомутам и уменьшает теплопотери, если речь о греющей трассе.
• Применяю типовые длины гибких сегментов, чтобы использовать готовые комплектующие вместо нарезки на месте.
• Планирую расположение узлов в доступных люках и нишах. Это снижает стоимость обслуживания и сокращает простой при ремонте.

Важно: экономлю только там, где это не противоречит нормативам. Экономия ради экономии приводит к авариям. Я предпочитаю ясные расчёты и проверенные решения.

Оптимизация длины, уклонов и мест расположения узлов

Я всегда считаю длину по реальной трассе, не по прямой. Складываю запас на подгибы и компенсацию. Для систем с конденсатом держу уклон минимум 1—2% в сторону сбора. Это исключает стоячую воду и преждевременный износ.

При выборе места узлов ориентируюсь на доступ для обслуживания. Стараюсь ставить соединения у люков или сервисных панелей. Стыки и вентильные группы размещаю так, чтобы можно было заменить деталь без демонтажа больших участков.

• Правило: минимум изгибов и максимум прямых участков.
• Правило: узел там, где он нужен для обслуживания, а не там, где удобно монтажнику.
• Правило: уклон для отвода жидкости 1—2% или согласно проекту.

Выбор материалов и комплектующих с учётом стоимости и нормативов

Я подхожу к выбору материалов прагматично. Сначала смотрю на рабочие параметры: давление, температуру и состав среды. Потом проверяю требования нормативов и сертификаты. Для гибких трубопроводов важно, чтобы материал имел нужные допуски и устойчивость к среде. Я учитываю не только цену за метр. Важно срок службы и затраты на монтаж и обслуживание. Иногда дороже изделие окупается за счёт меньших расходов на замену и простои.

Ниже таблица для быстрого сравнения популярных материалов. Я всегда держу её в голове при выборе.

Я всегда прошу у поставщика сертификаты соответствия. Проверяю ГОСТы или EN. Если проект серьёзный, ищу исполнительные листы и протоколы испытаний. Это спасает от лишних рисков и штрафов.

Фитинги, уплотнения и крепёж: где можно экономить без риска

Я не экономлю на уплотнениях для агрессивных и горячих сред. Но есть места, где можно сократить расход. Например, стандартизированные фитинги. Массовая покупка одинаковых муфт и переходников даёт скидку. Я выбираю проверенные типоразмеры. Это ускоряет монтаж и уменьшает ошибки.

• Где экономить: стандартные хомуты, пластиковые клипсы в нерегулируемых зонах, серийные переходники.
• Где не стоит экономить: уплотнения для пара и химии, болтовые соединения фланцев, компенсаторы.

Совет: беру уплотнения на 10—15% больше, чем расчёт. Проще заменить при монтаже, чем останавливать систему на повторную покупку.

Я проверяю материалы уплотнений. Резина EPDM хорошо для воды и теплоносителей. Витон лучше для масел и агрессивных сред. Металлические хомуты беру нержавеющие там, где возможна коррозия. В местах с вибрацией использую пружинные хомуты. Это недорого и увеличивает надёжность.

Технология монтажа: подготовка и поэтапное выполнение работ

Я подхожу к монтажу как к логической игре. Сначала подготовка. Потом поэтапная сборка. Работа идёт организованно. Я всегда делаю замеры на объекте и сверяюсь с чертежами. Проверяю доступ к узлам и точки крепления. Если трасса сложная, делаю трёхмерный эскиз для оценки изгибов и натяжений.

Ниже список основных этапов монтажа, который я использую на практике.

1. Подготовка места: очистка, разметка трассы, установка ограждений.
2. Проверка комплектующих: размеры, целостность, сертификаты.
3. Укладка и фиксация гибких участков без натяжения и перегиба.
4. Установка фитингов и уплотнений по инструкции производителя.
5. Проведение гидро- или пневмоиспытаний на проектное давление.
6. Изоляция, защита от механических повреждений, маркировка.
7. Оформление актов и передачa в эксплуатацию.

Я всегда держу под рукой таблицу с инструментами и материалами. Так меньше простоев и путаницы.

Во время монтажа я слежу за изгибами. Нельзя допускать перегибов, сдавливания или скручивания гибких участков. После сборки делаю испытания и протокол. Если выявлены проблемы, устраняю сразу. Так мы экономим время и деньги заказчика.

Пошаговый процесс монтажа гибких трубопроводов

Я люблю простые и понятные инструкции. Здесь я описываю именно то, что делаю на объекте. Все шаги короткие. Все понятно даже тем, кто впервые держит гибкую магистраль в руках.

1. Подготовка места. Убираю мусор и делаю пометки трассы. Проверяю доступ для монтажа и для последующей эксплуатации.
2. Разметка и проверка длины. Замеряю трассу по факту. Оставляю запас на узлы и компенсацию усадки.
3. Подготовка материалов и инструментов. Раскладываю трубопроводы, фитинги, хомуты, уплотнения и крепёж. Проверяю целостность и маркировку.
4. Сборка узлов в проёмных или на рабочей площадке. Надеваю уплотнения, фиксирую фитинги. Сразу контролирую угол и положение, чтобы не перекручивать гибкий элемент.
5. Монтаж на опорах и крепеж. Расстояние между опорами держу по проекту. Оставляю температурные зазоры и компенсационные петли там, где нужно.
6. Примыкание к оборудованию. Подхожу аккуратно. Стяжки и хомуты затягиваю равномерно, чтобы не повредить оплётку или уплотнение.
7. Визуальная проверка геометрии и контроля осевых смещений. Исправляю при необходимости.
8. Промежуточное документирование. Фотографирую узлы и отмечаю серийные номера комплектующих.
9. Подготовка к испытаниям. Закрываю заглушки, подключаю манометры и контрольно-измерительные приборы.
10. Финальная сдача участка в эксплуатацию после испытаний и устранения замечаний.

Совет: не торопитесь с затяжкой хомутов. Лучше подтянуть на контроле после первых испытаний.

Контроль качества, испытания и приёмка работ

Я подхожу к приёмке систем строго. Контроль нужен не для галочки. Он защищает от переделок и аварий. Испытания провожу только после того, как все механические и визуальные проверки пройдены.

Обычно список испытаний включает гидравлическое или пневматическое опробование, проверку на герметичность, измерение сопротивления и контроль опор. Давление и длительность испытания задаёт проект и нормативы. Я всегда сверяюсь с проектной документацией. Если документа нет, согласую параметры с заказчиком.

• Гидравлические испытания: напорный тест на герметичность под водой или в закрытой системе.
• Пневматические испытания: применяю с осторожностью, только при необходимости и с соблюдением мер безопасности.
• Визуальный контроль: состояние изоляции, целостность оплётки, правильность маркировки.
• Проверка креплений: шаг опор, люфты, соответствие по моменту затяжки.

Важно: все результаты испытаний фиксирую в протоколе. Замечания вношу отдельным пунктом с фотографиями.

Чек‑лист для приёмки: ключевые пункты проверки

Я всегда использую чек‑лист. Он упрощает приёмку и делает её прозрачной. Ниже тот минимум, который никогда не пропускаю.

• Соответствие трассы проектной разметке и расположению оборудования.
• Целостность гибких участков: нет порезов, расслоений, деформаций.
• Уплотнения на местах соединений установлены и не повреждены.
• Фитинги и переходники затянуты с заданным моментом.
• Опоры установлены на проектном шаге, отсутствуют вибрации и люфты.
• Маркировка трубопроводов соответствует схемам и читаема.
• Результаты испытаний соответствуют проектным значениям и задокументированы.
• Нет следов подтёков или следов технологических повреждений после испытаний.
• Все замечания оформлены протоколом и имеют ответственных за исправление.
• Фотографии ключевых узлов прикреплены к акту приёмки.

Если что-то не ок, лучше расписать конкретно. Я указываю место, причину и срок устранения. Это экономит время и деньги в будущем.

Нормативная база и требования безопасности при монтаже

Я всегда начинаю монтаж с проверки нормативной базы. Без неё не стоит даже доставать инструмент. Нужно опираться на действующие строительные нормы, отраслевые правила и технические регламенты. Важно иметь на руках проектную документацию и монтажные инструкции производителя гибких трубопроводов. Если что-то не сходится с паспортом изделия, работа откладывается до выяснения.

Я слежу за соответствием материалов рабочим параметрам: давлению, температуре, химической стойкости. Сертификаты и протоколы испытаний проверяю сразу на объекте. Без них я не допускаю материал к монтажу. Документы должны быть в свободном доступе для заказчика и инспекторов.

Распределение ответственности тоже важно. Проектировщик отвечает за трассу и расчёты. Подрядчик — за качество монтажа и соблюдение правил охраны труда. Заказчик обязан обеспечить доступ к документации и согласование отклонений. Это простая схема, но её соблюдение экономит время и деньги.

Требования к документации и маркировке

Я оформляю документацию по чек‑листу. Все записи делаю разборчиво. В журнале указываю дату, бригаду, использованные материалы и результаты испытаний. Акты скрытых работ подписывают инженер заказчика и представитель подрядчика. Без подписей я не закрываю этапы.

Маркировка трубопровода должна быть понятной и стойкой. Я маркирую направление потока. Я подписываю рабочую среду и максимально допустимое давление. Метки делаю у всех ответвлений и у каждого компенсатора. Если на объекте есть принятые цветовые схемы, использую их.

Проверяй документы до начала работ. Одной подписи может не хватить. Лучше потратить время сейчас, чем исправлять ошибки потом.

Безопасность работ и охрана труда при монтаже гибких трубопроводов

Я рассматриваю безопасность как часть технологии монтажа. Безопасно — значит быстрее и дешевле в итоге. Перед началом работ я провожу инструктаж. Составляю план безопасного производства работ. Оцениваю опасные зоны и организую ограждения. Все допуски оформляю письменно.

Средства индивидуальной защиты у нас обязательны. Я контролирую ношение касок, защитной обуви, перчаток и очков. При работе на высоте применяю страховочные системы. При сварке и резке применяю экраны и средства защиты дыхания. Электробезопасность и управление энергоснабжением — отдельная тема. Отключение, блокировка и опломбирование — мои правила.

Типовые риски при монтаже и методы их снижения

Я вижу следующие типовые риски. Каждый из них можно снизить простыми мерами. Я перечислю риск и дам короткое решение. Запомни эти пункты. Они помогают избежать аварий и лишних затрат.

• Повреждение гибкой трубы при протяжке. Метод снижения: использовать направляющие, мягкие ролики и защитные втулки. Никогда не тянуть за фитинги.
• Разрыв под давлением при испытаниях. Метод снижения: делать поэтапные накачки, контролировать манометры и иметь аварийный сброс.
• Утечка агрессивной среды. Метод снижения: проверять хим. свойства материала, использовать уплотнения по паспорту и делать пробные тесты в безопасном режиме.
• Падение с высоты. Метод снижения: использовать страховку, настилы и инструктировать бригаду.
• Электротравмы при работе с электроинструментом. Метод снижения: проверять заземление, ограждать включенные цепи и хранить инструменты в исправном состоянии.
• Пожар при сварке и резке. Метод снижения: обеспечить пожарный пост, убрать горючие материалы и использовать экраны.

Я всегда держу под рукой чек‑лист перед началом работ. Он помогает быстро оценить готовность. Вот упрощённый вариант.

Никогда не начинай работу, если хоть один пункт чек‑листа не подтверждён. Быстрая проверка спасает время и жизни.

Логистика, закупки и складирование для снижения себестоимости

Я всегда смотрю на логистику как на часть проекта, где можно срезать существенные расходы без потери качества. Планирую закупки по партиям, чтобы сокращать перевозки и получать скидки за объем. Подбираю оптимальные сроки доставки так, чтобы не держать на складе лишний запас. Контролирую поставки так же внимательно, как и сам монтаж трубопроводов: вовремя значит дешевле и спокойнее.

Важно учитывать специфику гибких трубопроводов. Они занимают место, но хрупки в местах фитингов. Правильная упаковка и компактное складирование снижают риск повреждений. Часто выгодно договориться со складом поставщика на хранение под отгрузку по требованию. Это уменьшает складские расходы и снижает количество двойных погрузок.

Несколько простых правил помогают держать себестоимость в узде:

• Планируйте закупки под этапы монтажа. Не заказывайте всё сразу.
• Консолидируйте поставки. Меньше рейсов — меньше расходов.
• Используйте склад поставщика, если монтаж растянут во времени.
• Проверяйте упаковку при приёмке. Повреждённый товар не монтируйте.
• Ведите учёт остатков и применяйте FIFO для материалов.

Я однажды сократил транспортные расходы на 20% просто объединив заказы по трём объектам и договорившись о доставке на несколько дат. Это простое решение часто работает лучше, чем попытки сэкономить на материале.

Как выбрать поставщика и контролировать качество поставок

Я ищу поставщика по трём критериям: качество, сроки и ответственность. Сначала проверяю сертификаты и отзывы. Потом прошу образцы и проверяю соответствие техническим требованиям. Обязательное условие — прозрачная документация на каждую партию.

Контроль поставок делаю по чёткой схеме. Приёмка по количеству и внешнему виду. Проверяю маркировку и сопроводительные документы. При возможности провожу выборочные испытания на герметичность или прочность фитингов.

• Требуйте сертификаты и декларации соответствия.
• Прописывайте сроки и санкции в договоре.
• Делайте входной контроль и фотофиксацию брака.
• Держите запас критических компонентов у себя на объекте.

Эксплуатация и техническое обслуживание для продления ресурса

Я отношусь к эксплуатации как к инвестиции. Правильное техобслуживание продлевает срок службы трубопроводов и уменьшает аварии. Составляю простой регламент для обслуживания. Отмечаю в нём периодичность осмотров, испытаний и работ по замене уплотнений.

Регулярно осматриваю места сопряжений и крепления. Ищу признаки протечек, коррозии и механических повреждений. Проверяю, не провисают ли участки и не нарушены ли уклоны. Всё фиксирую в журнале и вношу обращения на ремонт.

Есть методы диагностики без демонтажа. Я использую ультразвук для поиска утечек и тепловизор для контроля горячих участков. Это позволяет находить проблемы на ранней стадии и экономить на капитальном ремонте.

• Храните критические запчасти и уплотнения на складе объекта.
• Ведите журнал обслуживания и актируйте все ремонты.
• Обучайте персонал простым приёмам визуальной диагностики.

Лучше раз в месяц заметить слабое место и устранить его простым ремонтом, чем месяцами ждать аварии и тратить в разы больше.

Диагностика без демонтажа и локальный ремонт

Я часто проверяю гибкие трубопроводы так, чтобы ничего не разбирать. Это экономит время и сокращает простои оборудования. Сначала смотрю визуально. Ищу потертости, трещины, следы влаги и коррозии на фурнитуре. Потом применяю инструменты: тепловизор, ультразвук, акустические камеры и эндоскоп. Каждый метод даёт свою информацию. Вместе они почти всегда показывают причину проблемы.

• Тепловизор — показывает холодные и тёплые зоны, подтёки и плохую изоляцию.
• Ультразвук — находит трещины и утечки под давлением.
• Акустика — эффективна для дыма и газа в воздуховодах.
• Эндоскоп — позволяет осмотреть внутреннюю поверхность без резки.

Для локального ремонта использую проверенные методы. Часто хватает ремонтной муфты или наложения ремонтного силового хомута. При повреждении внешней оболочки применяю армированные заплаты и ленты. При повреждении на стыке заменяю только участок и ставлю новые фитинги. Главное — не экономить на уплотнениях и креплении. Это критично для герметичности и безопасности.

Совет: делаю фото и помечаю координаты найденных дефектов. Это упрощает локальный ремонт и приёмку работ.

Методы экономии на монтаже без компромисса по нормативам

Я всегда ищу способы снизить затраты, но не нарушаю правила. Экономия должна быть умной. Планирую трассу так, чтобы сократить длину и число стыков. Выбираю готовые элементы и модульные узлы. Закупаю материал оптом и согласую стандарты с поставщиками. Обучаю бригаду под конкретную задачу. Это даёт экономию времени и уменьшает ошибки на монтаже.

• Применяю стандартные длины и фитинги. Меньше обрезков и отходов.
• Префабрикация узлов на площадке. Быстрая сборка на месте.
• Оптимизация креплений. Унифицированные подвесы для разных диаметров.
• Контроль качества на приёмке каждой партии. Меньше переделок.

Ни в коем случае не экономлю на безопасности и нормативной документации. Снижение стоимости должно проходить через организацию работ, а не через снижение качества материалов или сокращение испытаний. Я всегда закладываю в смету контрольные испытания и маркировку.

Унификация и модульные решения: примеры и расчёты выгоды

Я предпочитаю модульный подход. Собираю стандартные секции заранее. На объекте их просто стыкуем. Это экономит время и уменьшает риск ошибок. Унификация деталей упрощает логистику и сокращает запасные части на складе.

Пример расчёта. Есть трасса 100 м. Вариант A: на месте нарезаем, свариваем и подгоняем. Вариант B: используем модульные секции по 5 м, готовые фитинги и крепления.

Разница 400 у.е. Это ~17% экономии. В основном за счёт меньших трудозатрат и логистики. При больших объёмах процент только растёт.

Калькуляция стоимости проекта и примеры реальных экономий

Я считаю стоимость проекта по блокам. Беру материалы, комплектующие, труд, транспорт, испытания и непредвиденные расходы. Для точности делаю поэтапную разбивку и проверяю по факту. Всегда учитываю нормативные испытания и документацию в бюджете.

• Материалы: длины, фитинги, уплотнения, крепежи.
• Работа: монтаж, наладка, испытания.
• Логистика: доставка и хранение.
• Дополнительно: сопроводительная документация и сертификация.

Пример реальной экономии. На одном объекте я внедрил модульный монтаж и централизованную закупку. Итог: материалы +5% к цене, но монтаж сократился на 35%. Общая экономия по проекту составила 18%. В другом случае правильный выбор поставщика и контроль качества привели к уменьшению переделок и экономии 12% от сметы.

Важно: не выбирайте экономию только по цене. Считайте полную стоимость владения и риски переделок.

Пример расчёта: монтаж гибкой линии для приточно‑вытяжной установки

Я беру практический пример, который часто встречаю. Нужна гибкая линия длиной 10 метров для подачи воздуха. Диаметр канала — 200 мм. В составе работы: гибкий рукав, два фланца, хомуты, теплоизолятор, монтажные работы и мелкие расходники.

Я заложил резерв 5% на непредвиденные работы. В сумме получается примерно 9 680 руб. На крупных объектах скидки на материалы меняют цифры. Но метод расчёта не меняется. Сначала материалы. Потом труд. В конце — накладные и резерв.

Важно помнить: экономия на уплотнениях или монтаже часто выходит дороже в эксплуатации.

Часто задаваемые вопросы по монтажу гибких трубопроводов

• Вопрос: Можно ли удлинять гибкий рукав в полевых условиях?

  Ответ: Да, но только с использованием сертифицированных фитингов и по инструкции производителя. Я не рекомендую простые соединения встык без уплотнения.

• Вопрос: Какой минимальный радиус изгиба допустим?

  Ответ: Производитель указывает минимальный радиус. Обычно это 1,5—3 диаметров. Я всегда проверяю паспорт перед монтажом.

• Вопрос: Нужно ли изолировать гибкие участки?

  Ответ: Да, если система требует тепловой защиты или звукоизоляции. Изоляция продлевает срок службы и уменьшает потери.

• Вопрос: Как крепить гибкий трубопровод, чтобы не деформировать?

  Ответ: Использую специальные подвесы и ленты. Крепление должно распределять нагрузку, а не точечно пережимать рукав.

• Вопрос: Как проверить герметичность после монтажа?

  Ответ: Давление и воздухоплотность тестируют прибором или дымогенератором. Я предпочитаю тесты при рабочем режиме и визуальную проверку стыков.

• Вопрос: Сколько служит гибкая линия?

  Ответ: При правильной эксплуатации 5—15 лет. Всё зависит от условий и качества материалов.

Нередко задают один и тот же вопрос: «Можно ли сэкономить на креплениях?» Ответ короткий — нет. Это ложная экономия.

Контрольный чек‑лист для подрядчика и заказчика перед сдачей объекта

Я всегда использую чек‑лист. Он экономит время и снижает риски. Ниже таблица с ключевыми пунктами приёмки.

• Подрядчик предоставляет документы: сертификаты, протоколы испытаний и монтажные журналы.
• Заказчик проверяет соответствие проекту и подписывает акт приёмки только после полного осмотра.
• Если есть замечания, фиксируем дефекты в акте и согласуем сроки устранения.

Заключение: как совместить экономию и соблюдение нормативов

Я убеждён: экономить можно и нужно. Главное — не жертвовать качеством уплотнений, креплений и трудом. Сначала проектируйте рационально. Уменьшайте излишнюю длину и лишние стыки. Выбирайте материалы с оптимальным соотношением цены и ресурса.

Дальше — унификация деталей. Это снижает складские запасы и ускоряет монтаж. Контроль качества на каждом этапе сокращает переделки. Инвестируйте в подготовку монтажной бригады. Опытная бригада работает быстрее и аккуратнее.

Нормативы не мешают экономии. Они помогают избежать больших затрат в будущем. Я всегда рекомендую планировать с резервом и фиксировать обязательные испытания в договоре. Так вы получите и экономию, и надёжную систему.
